반도체 에칭·CMP 공정 드라이펌프 선택 기준 — 부식성 가스부터 구조 선정까지
반도체 에칭·CMP 공정용 드라이펌프를 고를 때 확인해야 할 핵심은 세 가지입니다. 배기 가스의 부식성, 펌프 구조(다단 vs 스크롤), 그리고 부산물 응축을 관리하는 운전 옵션입니다. 이 세 가지 중 하나라도 놓치면 스펙상 정상인 펌프도 현장에서는 수명이 절반으로 줄어듭니다.
다단 구조가 필요한 이유

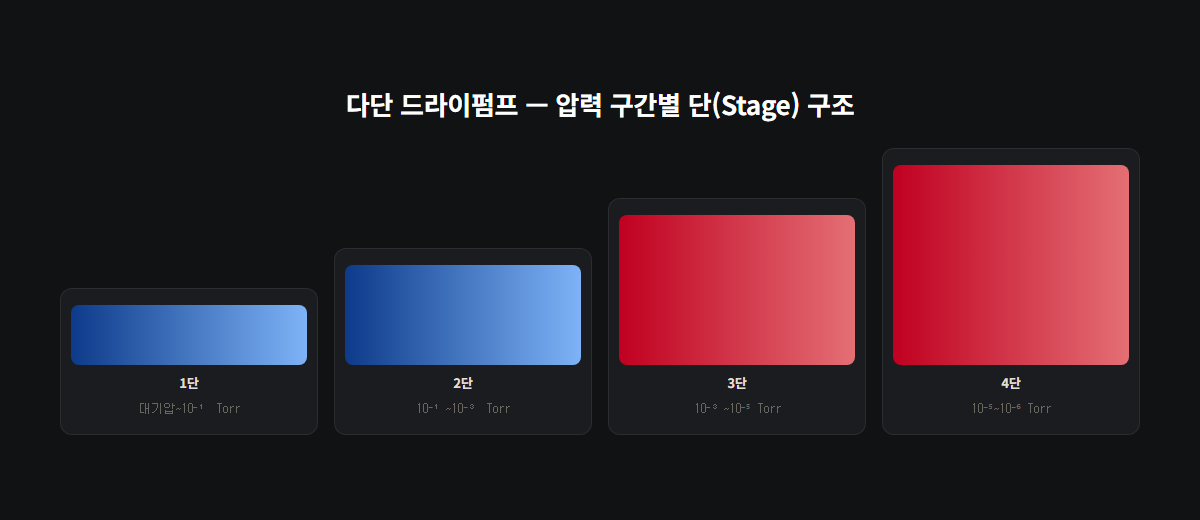

반도체 공정용 드라이펌프는 여러 단(stage)을 거쳐 고진공을 형성하는 구조가 일반적입니다. 통상 10⁻³~10⁻⁶ Torr 범위를 커버하며, 이 진공도를 단일 단으로 만드는 건 비효율적이거나 사실상 불가능합니다. 다단 구조에서는 각 단이 압력 구간을 나눠 맡기 때문에 부식성 가스에 노출되는 시간과 부위도 분산됩니다.
배기가스 부식성부터 확인

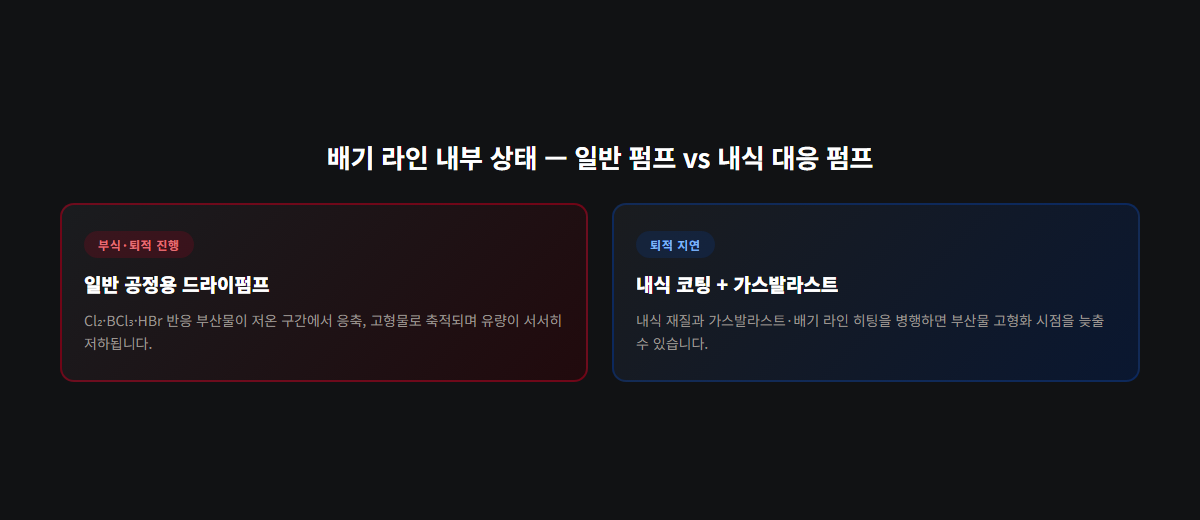

에칭 공정은 Cl₂, BCl₃, HBr 같은 부식성·반응성 가스를 사용합니다. 이 가스가 펌프 내부 유로를 그대로 통과하며 금속 표면과 반응하고, 반응 부산물이 배기 라인 저온 구간에서 냉각·응축되어 고형물로 쌓입니다. 일반 공정용 드라이펌프를 부식성 가스 라인에 그대로 적용하면 이 부식·퇴적을 견디지 못해 수명이 크게 줄어듭니다. 내식 코팅·내식 재질 적용 여부를 가장 먼저 확인해야 하는 이유입니다.
다단(iXH) vs 스크롤(nXDS), 공정 부하로 판단

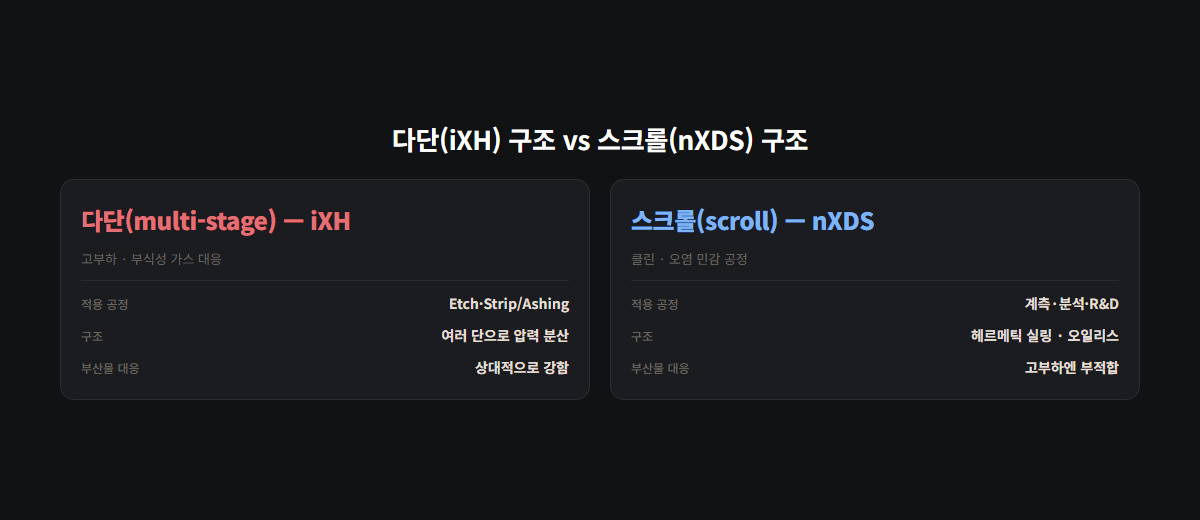

- —다단(multi-stage) 구조 — iXH 계열: 에칭·CMP처럼 부식성 가스와 파티클 부하가 큰 공정(Etch, Strip/Ashing 등)에 권장되는 구조입니다. 여러 단이 압력 구간을 나눠 맡아 부식성 가스 노출을 분산시키고, 고부하에서도 유량을 견딥니다.
- —스크롤(scroll) 방식 — nXDS 계열: 웨이퍼 검사, 계측 장비처럼 오염에 민감한 클린 공정에 적합합니다. 헤르메틱 실링 구조로 오일 없이 깨끗한 진공을 만들지만, 부식성·고부하 가스 조건에는 권장되지 않습니다.
에칭 라인인지 검사·계측 라인인지에 따라 구조를 먼저 정하고, 그다음 용량을 맞추는 순서가 실무적으로 맞습니다. 참고로 "스크류(screw) 방식"은 GXS·EXS 같은 산업 범용 드라이펌프에 쓰이는 별도 구조로, 반도체 에칭 라인에 표준으로 쓰이는 구조는 아닙니다. 최근에도 정밀 계측 장비 업체로부터 nXDS 계열 스크롤펌프(스크롤+터보 조합) 납품 문의가 있었는데, 진동·오염에 민감한 정밀 측정 라인에 맞춘 선택으로 에칭 라인과는 정반대 조건입니다.

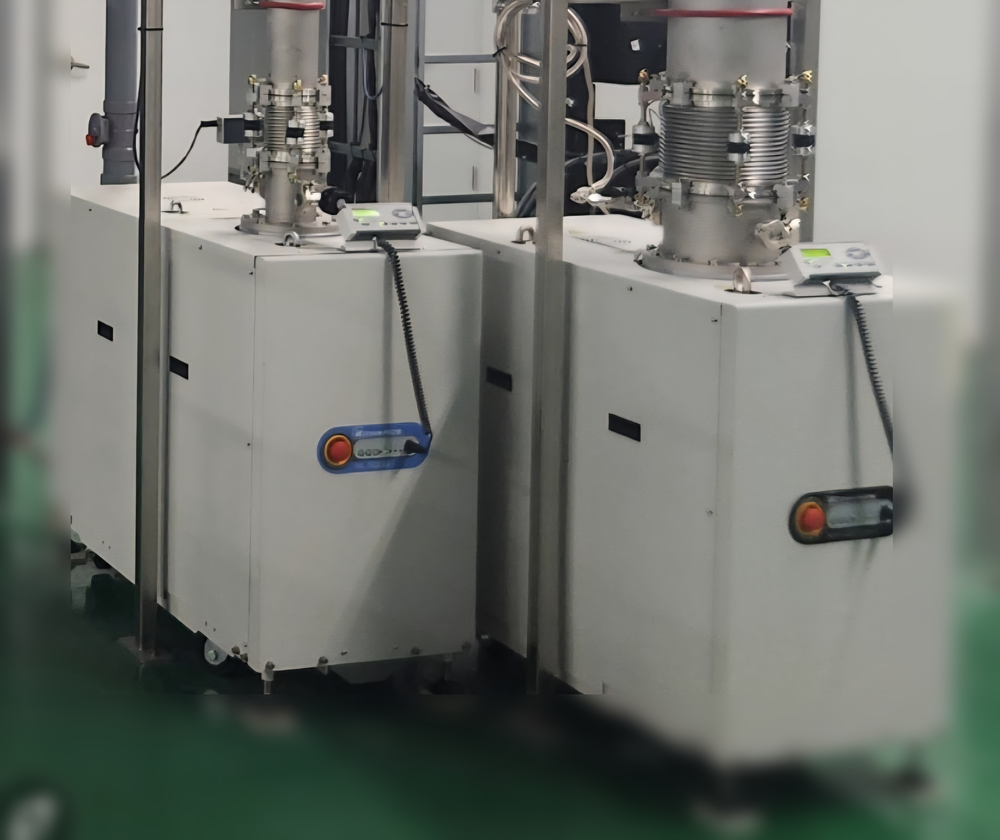

아래는 반도체 라인에 실제 설치된 iXH 다단 드라이펌프 현장 사진입니다. 챔버 하단에 결합된 벨로우즈 플랜지 구조와 개별 컨트롤러 구성을 볼 수 있습니다.
부산물 응축을 늦추는 세 가지 운전 방식

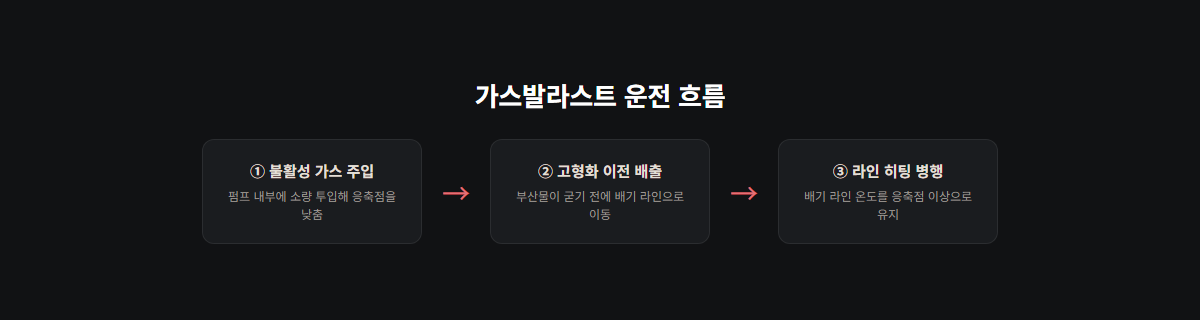

- 가스발라스트 운전: 펌프 내부에 소량의 불활성 가스를 주입해 응축점을 낮추고, 부산물이 고형화되기 전에 배출되도록 돕습니다.
- 배기 라인 히팅: 배기 라인 온도를 부산물 응축점 이상으로 유지해 라인 내부 퇴적을 줄입니다.
- 정기 퍼지: 공정 사이사이 불활성 가스로 라인을 씻어내는 주기를 정해두면 급격한 유량 저하를 예방하는 데 도움이 됩니다.
세 가지 중 한 가지만 빠져도 나머지 두 가지만으로는 퇴적을 충분히 막기 어렵다는 점이 현장에서 반복적으로 확인되는 부분입니다.
교체 주기 판단은 날짜보다 지표로
교체 주기를 캘린더로만 관리하면 두 가지 오류가 생깁니다. 아직 쓸 수 있는 펌프를 조기 교체하거나, 이미 퇴적이 진행된 펌프를 계속 돌리다 갑자기 유량이 떨어지는 경우입니다.
날짜보다 아래 세 가지 운전 지표를 함께 확인하는 편이 정확합니다.
- —배기 압력 추이: 동일 공정 조건에서 서서히 상승한다면 퇴적 진행 신호입니다.
- —모터 부하 전류: 부산물 축적으로 회전 저항이 늘면 전류가 완만하게 상승합니다.
- —배기 라인 온도 편차: 히팅 구간 온도가 설정값을 벗어나기 시작하면 라인 단면이 좁아지고 있다는 뜻일 수 있습니다.
세 지표를 월 단위로 기록해두면 다음 점검 시점에 교체 여부를 데이터로 판단할 수 있습니다. 특히 배기 압력과 모터 전류를 함께 기록해두면, 압력만으로는 애매한 초기 단계에서도 전류 추이로 퇴적 진행 여부를 교차 확인할 수 있어 판단 정확도가 올라갑니다.
선택 기준 요약
| 항목 | 확인 사항 |
|---|---|
| 가스 종류 | Cl₂, BCl₃, HBr 등 부식성 가스 포함 여부 |
| 구조 | 에칭(고부하)=다단(iXH) / 검사·계측(클린룸)=스크롤(nXDS) |
| 부식 대응 | 내식 코팅·재질 적용 여부 |
| 운전 옵션 | 가스발라스트, 배기 라인 히팅 지원 여부 |
| 진공 범위 | 10⁻³~10⁻⁶ Torr 커버하는 다단 구조 여부 |
배기 가스 조성, 공정 부하, 현재 펌프 교체 주기 세 가지를 함께 확인하면 방식 전환이 필요한 상황인지 운전 조건 조정만으로 충분한지 판단할 수 있습니다.
부스터 조합이 필요한 경우
배기량이 큰 라인은 드라이펌프 단독으로 목표 진공도에 도달하는 시간이 길어집니다. 이런 라인은 루츠부스터를 앞단에 붙여 초기 배기 속도를 끌어올리는 구성을 씁니다. 부스터를 추가하면 목표 압력까지 도달 시간이 짧아지는 만큼, 공정 텍트타임에 민감한 라인일수록 부스터 조합 여부를 초기 사양 검토 단계에서 함께 확인하는 편이 좋습니다. 다만 부스터도 동일한 배기 가스에 노출되므로, 부스터 쪽 내식 사양을 드라이펌프와 별도로 확인해야 합니다. 견적 단계에서 이 부분을 빠뜨리면 나중에 부스터만 따로 교체해야 하는 상황이 생길 수 있습니다.
도입 전 확인 순서
- —배기 가스 목록에 부식성 가스가 포함되는지 카탈로그·MSDS로 재확인
- —공정 부하 유형(고부하 에칭 vs 클린룸 계측)을 먼저 구분
- —내식 코팅·재질 사양이 실제 사용 가스에 맞는지 견적서 단계에서 검토
- —가스발라스트·배기 라인 히팅 옵션 지원 여부 확인
- —배기 압력·모터 전류·라인 온도를 월 단위로 기록하는 운영 루틴 마련
라인을 신설하거나 펌프 교체를 검토할 때 이 순서로 확인하면 방식·옵션 선택에 걸리는 시간을 줄일 수 있고, 담당자가 바뀌어도 동일한 기준으로 후속 관리가 이어질 수 있습니다.
