진공펌프를 끄는 순간 챔버·펌프 내부는 저온·저압 상태다. 이 상태로 그대로 공기에 노출되면 대기 중 수분이 차가운 내부 표면에 응축되기 쉬운 조건이 만들어진다. 그래서 정지 직전과 정지 직후 두 단계에서 각각 다른 목적으로 질소(불활성가스)를 쓴다. 정지 직전은 오일 속 콘덴세이트(응축수)를 빼내는 목적이고, 정지 직후는 보관 중 표면을 보호하는 목적이다.

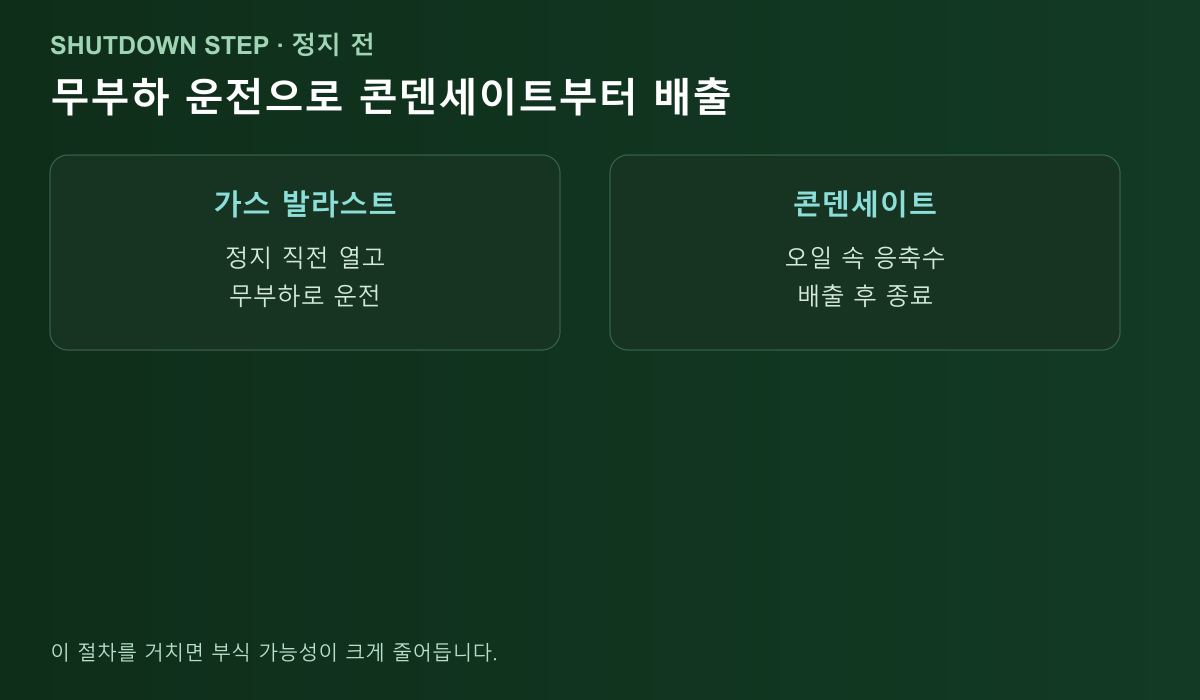

끄기 전에 먼저 콘덴세이트부터 빼야 합니다
스마텍이 Edwards 공식 매뉴얼(8 Top Tips for Working with Oil-Sealed Rotary Vane Pumps, https://www.edwardsvacuum.com/en-us/vacuum-pumps/knowledge/applications/working-with-oil-sealed-rotary-vane-pumps)을 확인한 결과, 오일씰 로터리베인 펌프를 정지하기 전 무부하(zero load) 상태에서 가스 발라스트 밸브를 열고 잠시 더 운전해 오일 속 콘덴세이트를 배출시키는 절차가 권장되는 것으로 확인된다. 원문은 "run the pump (again on zero load with the gas ballast valve open, to purge the oil of condensates) before shutting down"이며, 이 절차를 거치면 부식 가능성이 크게 줄어든다고 설명한다.
이 절차를 건너뛰고 전원부터 내리면, 오일에 남아있던 수분이 그대로 굳은 채 다음 가동까지 이어진다. 정지 전 마지막 몇 분을 투자하는 것과 다음 재가동 때 도달진공 회복이 늦어지는 것 중 어느 쪽이 더 비싼지는 이미 답이 나와 있는 셈이다.

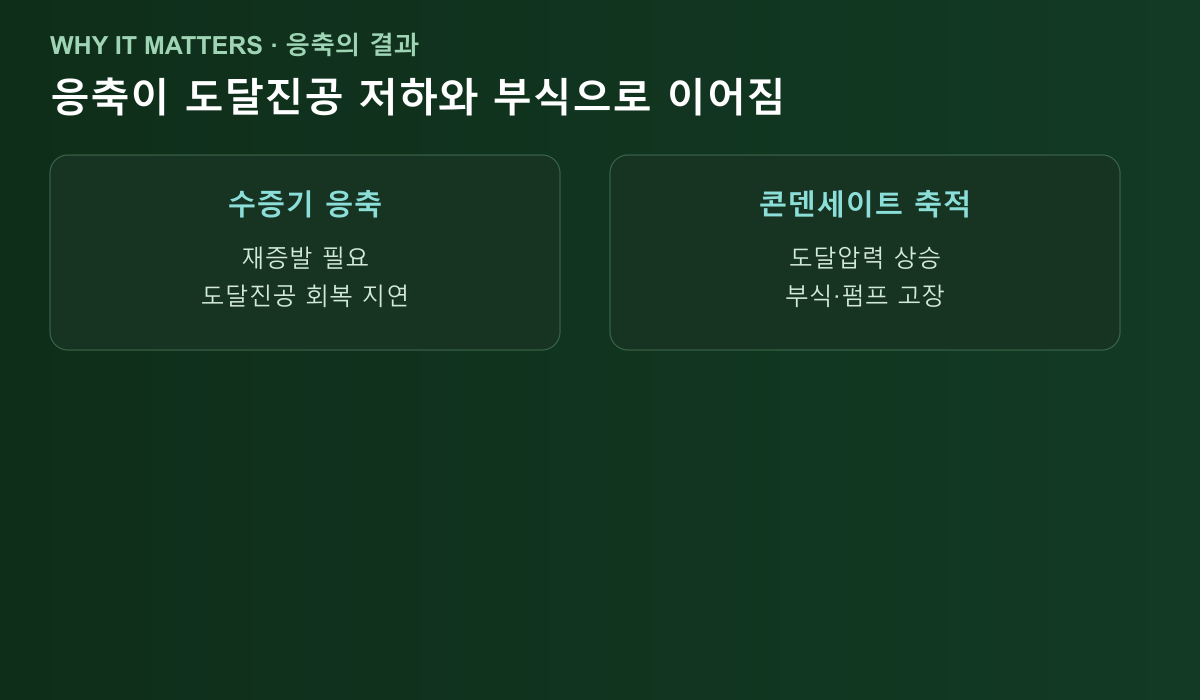

응축이 왜 그렇게 문제가 되나요
수증기가 기체 상태 그대로 배출되지 않고 펌프 내부에서 액체로 응축되면, 다시 증발시켜야만 배기할 수 있어 도달진공 회복 시간이 훨씬 길어진다. 스마텍이 Edwards 기술자료(How to pump condensable vapours?, https://www.edwardsvacuum.com/en-us/vacuum-pumps/knowledge/applications/how-to-pump-condensable-vapours)를 확인한 결과, 응축은 도달압력 상승과 부식, 최악의 경우 펌프 고장으로까지 이어지는 것으로 확인된다.

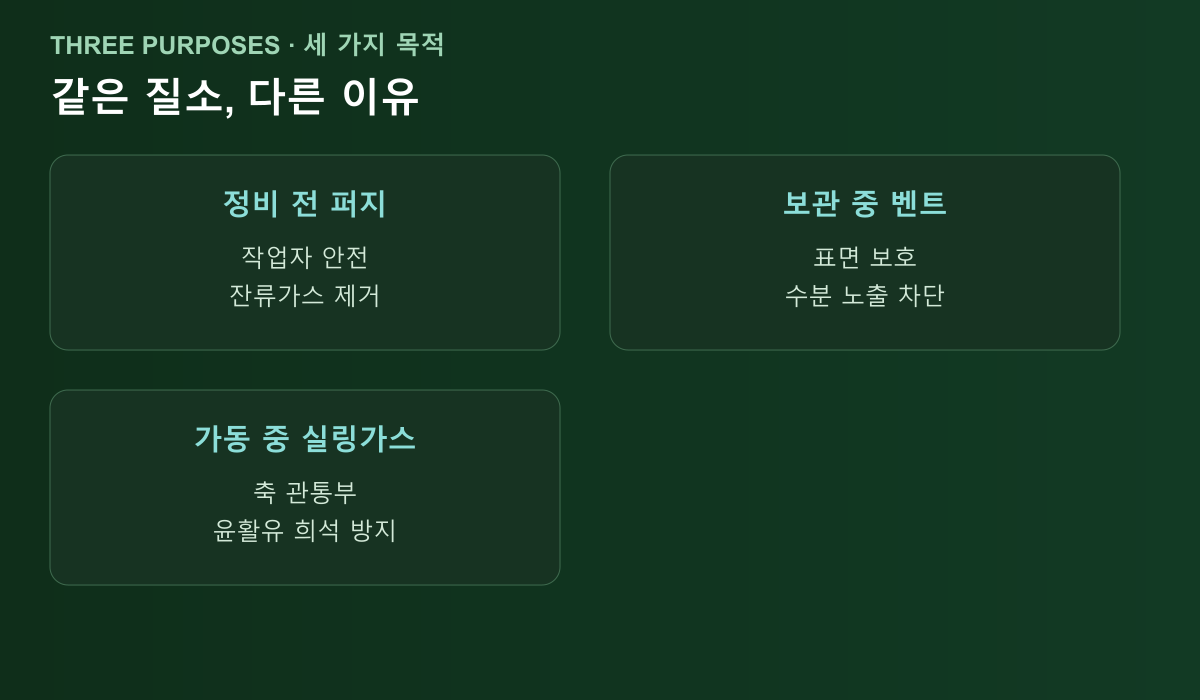

정비 전 퍼지와 보관 중 벤트는 목적이 다릅니다
"질소를 쓴다"는 결론은 같아도 상황마다 목적이 다르다. 이 셋을 구분하지 않고 뭉뚱그리면 절차를 잘못 적용하기 쉽다.
- —정비 작업 시작 전: 정비를 시작하기 전에는 배관·펌프 내부를 질소로 벤트·퍼지해야 한다. 정비 중 잔류 유해가스에 작업자가 노출되지 않도록 하는 목적이다.
- —정지 후 단기 보관·출하: 정지 직후 내부를 질소로 채워 밀봉하면 보관 중 표면이 공기 중 수분에 노출되지 않는다. 루츠 펌프의 경우 흡입 챔버를 인산 처리하고 질소로 벤트한 뒤 진공 밀봉해 단기 보관·출하 시 표면을 보호하는 방식도 쓰인다.
- —가동 중 축 관통부(shaft feedthrough) 보호: 이건 정지와 무관하게 가동 중에도 적용되는 항목이다. 작동실과 기어실 사이 축 관통부에는 대개 질소 같은 불활성가스를 실링가스로 넣어, 윤활유 희석과 공정가스 침투 위험을 줄인다.

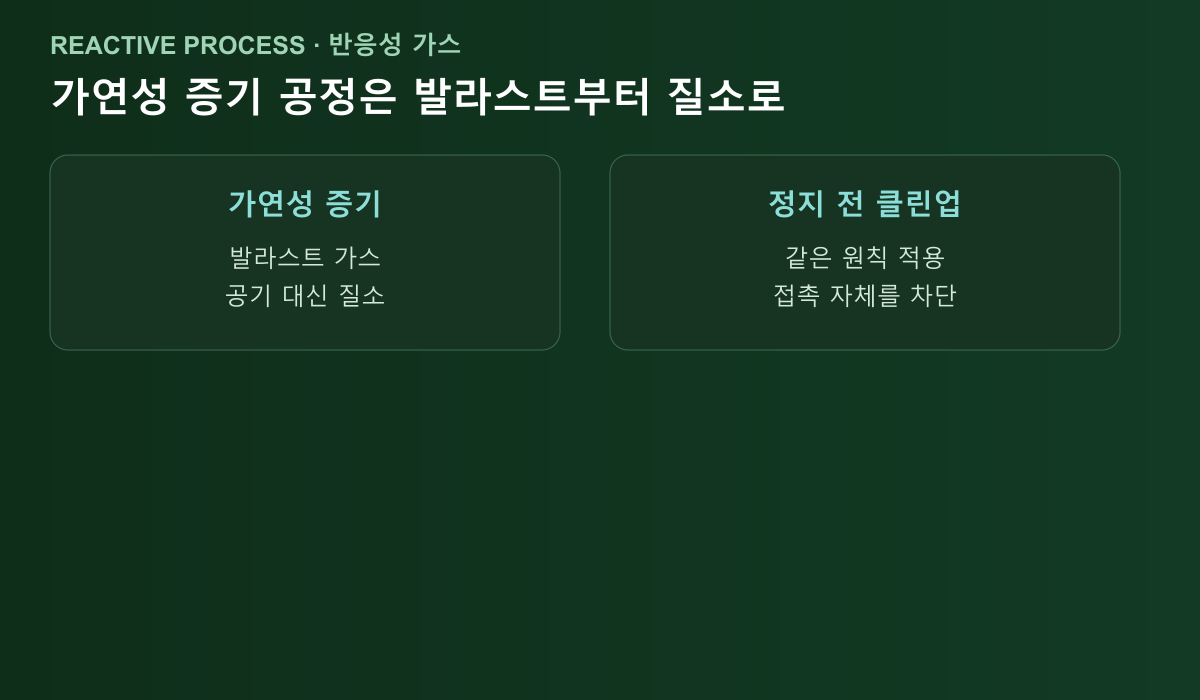

가연성·반응성 증기를 다뤘다면 발라스트 가스부터 질소로
스마텍이 같은 Edwards 자료를 확인한 결과, "When pumping potentially flammable vapours inert gas such as nitrogen should be used as the ballast gas"라는 원칙도 함께 명시돼 있다. 이는 "정지 후 벤트"가 아니라 "가동 중 가스 발라스트에 넣는 기체 종류"를 다루지만, 원리는 동일하다 — 반응성이 있는 기체 환경에서는 공기(산소·수분)와의 접촉 자체를 줄이는 방향으로 일관되게 움직여야 한다는 것이다. 반응성 가스를 다루는 공정이라면 정지 직전 클린업 운전 단계부터 발라스트 가스를 질소로 바꾸는 편이, 정지 후 벤트만 질소로 하고 그 전 단계는 공기로 두는 것보다 일관된 절차다.
정리하면
정지 전에는 가스 발라스트를 열고 무부하로 돌려 콘덴세이트를 먼저 빼고, 정지 직후 장기간 세워둘 예정이거나 출하·보관이 목적이라면 내부를 질소로 채워 밀봉하는 순서다. 정비 작업이 예정돼 있다면 그 전에 별도로 질소 벤트·퍼지 절차를 거쳐야 한다. 반응성·가연성 가스를 다룬 라인이라면 이 세 단계 모두에서 공기 대신 질소를 기본값으로 삼는 편이 안전하다. 구체적인 벤트 밸브 조작 방법과 시간은 모델별 매뉴얼의 정지 절차를 따라야 하며, 이 글은 그 절차가 왜 필요한지의 원리를 정리한 것이다.
정지 전 콘덴세이트 배출 절차, 보관용 질소 벤트 구성 상담 가능. 반응성·가연성 가스를 다루는 라인은 모델별 정지 절차와 발라스트 가스 종류를 함께 확인해야 한다.
