건축 자재에서도 진공은 단열재로 쓰인다. 이중창(페어유리)과 진공유리는 이름이 비슷하지만 원리가 다르고, 진공 단열패널(VIP)은 아예 다른 형태의 제품이다. 이 글은 왜 진공이 열을 막는지, 그리고 이 셋이 어떻게 다른지를 미국 에너지부(DOE) 자료 기준으로 정리한다.
열은 세 가지 방식으로 옮겨간다

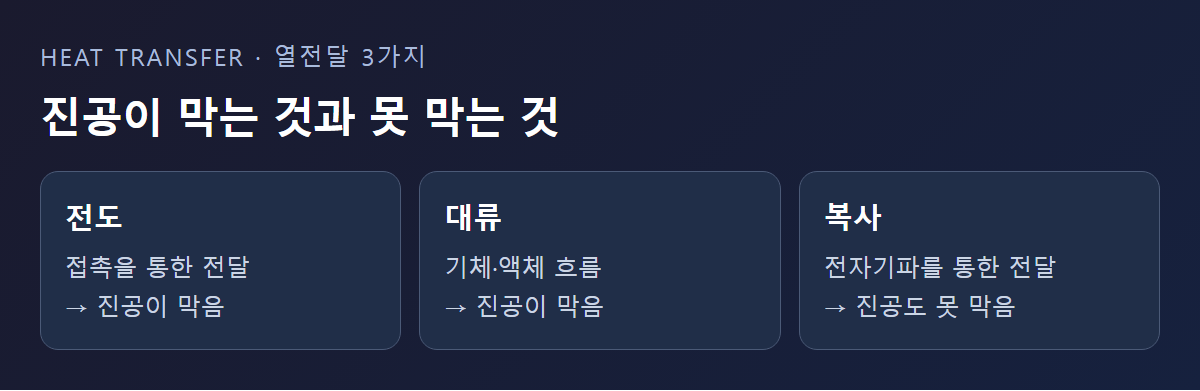

열은 전도(고체·접촉을 통한 전달), 대류(기체·액체의 흐름을 통한 전달), 복사(전자기파를 통한 전달)라는 세 가지 방식으로 이동한다. 이 중 전도와 대류는 열을 옮길 매개 물질(공기 등)이 필요하다. 진공은 그 매개 물질 자체가 거의 없는 상태이므로, 전도와 대류로 열이 옮겨갈 통로가 크게 줄어든다. 다만 복사는 물질이 없어도 전달되므로 진공만으로 모든 열전달을 막지는 못한다.
진공 단열패널(VIP), 숫자로 보면

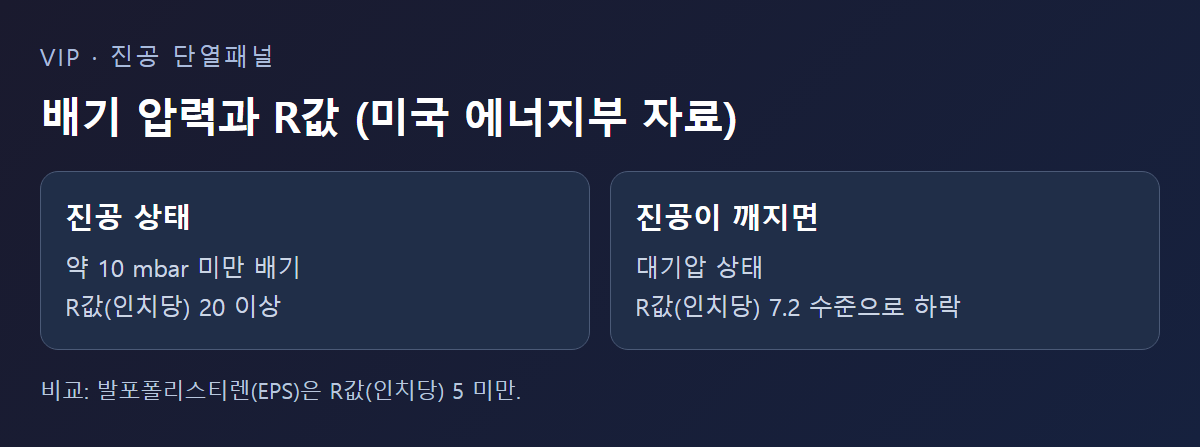

미국 에너지부 자료에 따르면, 진공 단열패널의 다공성 심재는 약 10 mbar 미만으로 배기되고, 열전도율이 낮은 배리어 필름과 함께 써서 인치당 R값(단열 성능 지표) 20 이상을 낸다. 비교 대상으로 흔한 단열재인 발포폴리스티렌(EPS)은 인치당 R값이 5 미만이라고 같은 자료는 설명한다. (DOE — Inexpensive and Durable Aerogel-Based VIP Cores)
겉면 필름이 찢어져 진공이 깨지면 단열 성능이 크게 떨어진다. 같은 자료는 필름이 손상돼 대기압 상태가 되더라도 최소한의 단열 성능을 유지하도록, 심재 자체만으로 인치당 R값 7.2 이상을 내는 것을 개발 목표로 삼는다고 설명한다. 진공 상태의 20 이상과 대기압 상태의 7.2를 나란히 놓고 보면, 진공이 깨지는 순간 단열 성능이 크게 떨어진다는 것을 알 수 있다.
이 정도 진공은 무엇으로 만들까
10 mbar 미만이라는 압력은 진공펌프로 공기를 빼내야 만들 수 있는 범위다. 대기압이 약 1,013 mbar이니, 패널 안 공기의 99% 이상을 빼내는 셈이다. 스마텍이 공급하는 Edwards RV12 오일 로터리 베인 펌프의 카탈로그 도달압력은 2.0×10⁻³ mbar로, 이 범위보다 훨씬 낮은 압력까지 내려갈 수 있다. 다만 실제 생산 설비에서 어떤 펌프를 쓸지는 패널 크기와 배기 시간, 심재에서 나오는 수분·가스 양에 따라 달라지므로 공정 조건을 함께 보고 정한다.
진공유리는 어떤 구조일까

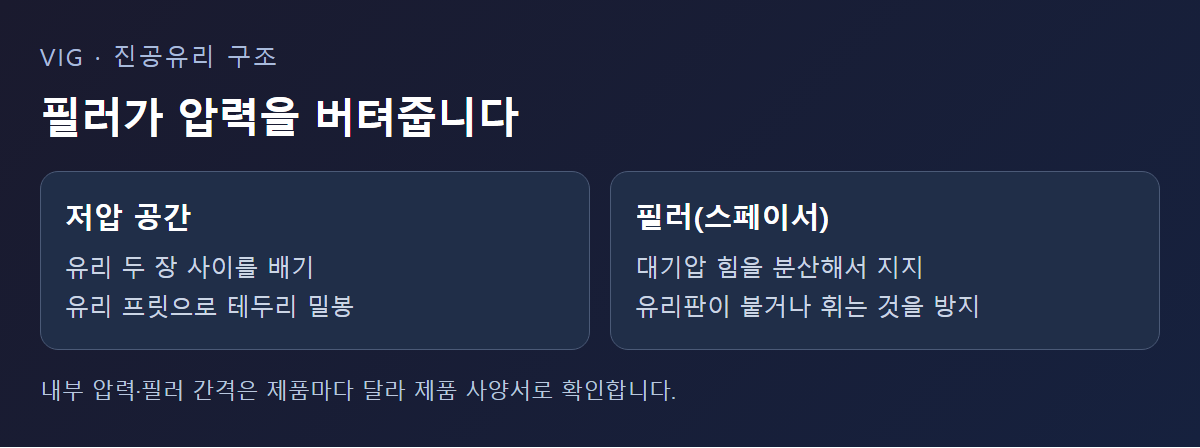

진공유리는 두 장의 유리판 사이를 배기한 얇은 저압 공간으로 채운 구조다. 이 저압 공간을 유지하려고 유리판 테두리를 유리 가루(프릿)로 녹여 붙이는 방식으로 밀봉한다. 두 유리판이 압력 차이로 서로 붙어버리거나 휘지 않도록, 그 사이에 아주 작은 기둥(필러·스페이서)을 일정 간격으로 배치해 간격을 유지한다. 배기용 관으로 공기를 뺀 뒤 그 관 끝을 녹여 막아 밀봉을 완성하는 방식이 일반적으로 알려져 있다. 내부 압력이나 필러 간격, 단열 성능 수치는 제품마다 달라서, 실제 수치는 해당 제품의 사양서로 확인하는 것이 정확하다.
왜 필러(스페이서)가 필요한가
진공 상태의 두 유리판 사이에는 대기압만큼의 힘이 계속 안쪽으로 작용한다. 이 힘을 버티지 못하면 유리판이 서로 붙거나 휘어져 깨질 수 있다. 필러는 이 압력을 분산해서 견디는 기둥 역할을 하며, 촘촘하게 배치할수록 구조적으로는 안정되지만 각 필러가 놓인 자리는 그 부분만큼 진공층이 끊겨 주변보다 열이 조금 더 잘 통하는 지점이 된다. 그래서 필러의 크기와 간격은 구조 강도와 단열 성능 사이에서 균형을 맞춰 설계해야 하는 요소다. 구체적인 필러 크기·간격은 제품마다 다르므로, 실제 시공 사례를 볼 때는 제품별 사양서를 확인하는 것이 정확하다.
밀봉이 왜 중요한가
진공을 만드는 것보다 어려운 부분은 그 상태를 오래 유지하는 것이다. 유리 프릿으로 녹여 붙인 테두리든, VIP의 배리어 필름이든, 아주 작은 틈이라도 생기면 시간이 지나며 바깥 공기가 서서히 스며들어 진공도가 떨어지고 단열 성능도 함께 낮아진다. 그래서 이런 제품의 수명은 진공을 만드는 기술 못지않게 그 밀봉을 얼마나 오래 유지하느냐에 달려 있다.
진공 단열패널은 어디에 쓰일까
VIP는 창문이 아니라 벽체·냉동고·냉장 설비의 단열재로 주로 쓰인다. 얇은 두께로도 높은 단열 성능을 낼 수 있어, 공간이 부족한 리모델링 현장이나 냉동 물류 설비에서 활용도가 높다는 것이 일반적으로 알려진 특징이다. 다만 패널 자체가 못이나 나사로 뚫리면 앞서 설명한 대로 진공이 깨져 단열 성능이 크게 떨어지므로, 시공 시 패널을 못이나 나사로 관통하는 작업을 피하고, 배치 위치를 미리 정확히 계획해야 한다는 점이 일반 시공 지침으로 알려져 있다.
이중창(페어유리)과는 무엇이 다를까
흔히 보는 이중창(페어유리)은 두 유리판 사이에 공기나 아르곤 같은 기체를 채운 방식으로, 완전한 진공이 아니다. 기체가 있으면 전도·대류가 어느 정도는 일어난다. 반면 진공유리는 그 틈을 아예 배기해 전도·대류가 일어날 매개 물질 자체를 없앤다는 점이 다르다. 실제 단열 성능 차이는 유리 두께·코팅·밀봉 방식에 따라 달라지므로, 제품을 비교할 때는 각 제품에 표기된 단열 성능(열관류율 등)을 나란히 놓고 보는 것이 정확하다.
복사는 진공 여부와 무관하게 전달되는 열이므로, 진공유리나 VIP도 표면에 낮은 방사율(로이) 코팅을 더해 복사열까지 함께 줄이는 경우가 많다는 것이 건축 단열 분야에서 일반적으로 알려진 접근 방식이다. 진공이 전도·대류를, 코팅이 복사를 각각 맡는 구조로 이해하면 두 기술이 함께 쓰이는 이유가 자연스럽게 설명된다.
건축 자재를 고를 때는 진공인지 기체 충전식인지, 그리고 밀봉이 깨졌을 때 성능이 어떻게 되는지를 함께 확인하는 것이 도움이 된다.
창문이나 벽체를 새로 시공하거나 교체할 계획이 있다면, 제품이 진공식인지 기체 충전식인지, 그리고 시공 후에는 표면을 뚫거나 강한 충격을 주는 작업을 피해야 하는지 시공업체에 미리 확인해 두는 것이 좋다.
