ESS(에너지 저장장치)용 배터리 셀 전해질 주입 공정을 검토할 때 자주 놓치는 부분이 있습니다. 펌프 사양서만 확인하고 게이지는 나중에 정해도 된다고 생각하는 경우가 많습니다. 배기 펌프 용량은 신경 쓰면서도, 그 진공도를 어떤 게이지로 측정할지는 뒷전이 되는 경우입니다. 이 공정에서는 게이지 선택이 배기 펌프 선택 못지않게 중요합니다. 전해질은 유기 용제로 만들어진 액체이고, 주입 과정에서 용제 증기가 챔버 안 기체 조성에 섞여 들어가면서 게이지 선택에 영향을 주기 때문입니다.

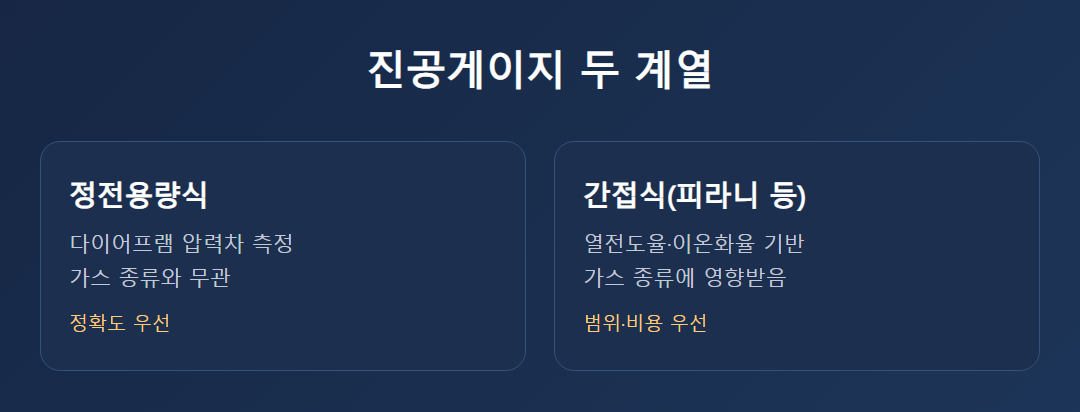

진공게이지는 크게 두 계열로 나뉜다
정전용량식 게이지(캐패시턴스 마노미터)는 가스 종류와 무관하게 압력을 측정합니다. 얇은 다이어프램이 측정 대상 진공과 안정된 기준 진공 사이의 압력차에 반응하는 방식이라, 챔버 안에 어떤 기체가 섞여 있든 압력값 자체는 정확합니다. 압력을 물리적인 힘의 차이로 직접 감지하기 때문에, 가스 조성이 수시로 바뀌는 공정에서도 흔들림 없는 기준값을 제공합니다.
반면 피라니 게이지나 이온게이지 같은 간접식 게이지는 열전도율·이온화율처럼 가스의 물리적 성질에 기대어 압력을 판단합니다. 그래서 가스 종류가 바뀌면 측정값도 달라지는 특성이 있습니다. 대신 훨씬 넓은 압력 범위를 다룰 수 있고, 비용 면에서도 유리합니다.
전해질 주입 공정에서 이 차이가 왜 중요할까

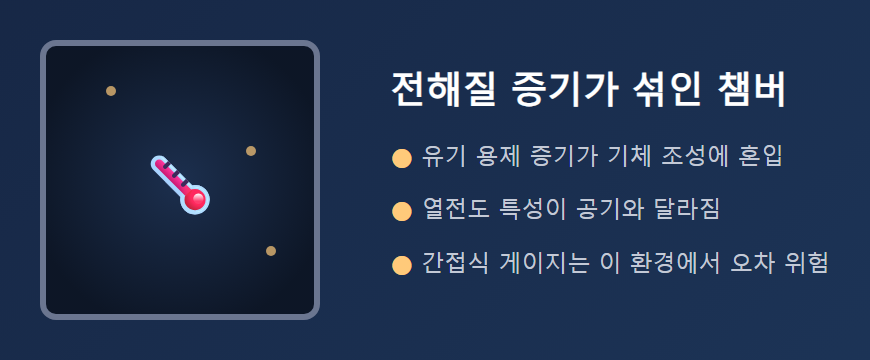

일반 공기만 있는 단순한 챔버라면 어떤 게이지를 써도 큰 문제가 없습니다. 하지만 전해질 주입 공정은 다릅니다. 전해질을 이루는 유기 용제 증기가 챔버 내부 기체 조성에 섞여 들어가면서, 공기와는 다른 열전도 특성을 만들어냅니다.
피라니 게이지처럼 가스의 열전도율에 의존하는 게이지는 이런 환경에서 측정값에 오차가 생길 수 있습니다. 반면 정전용량식 게이지는 가스 종류와 무관하게 압력차 자체를 재는 방식이라, 전해질 증기가 섞인 환경에서도 안정적인 기준점을 제공합니다. 정확한 압력 기준이 있어야 전해질이 균일하게, 기포 없이 잘 주입됐는지 판단할 수 있습니다.
둘 다 필요한 경우도 있다

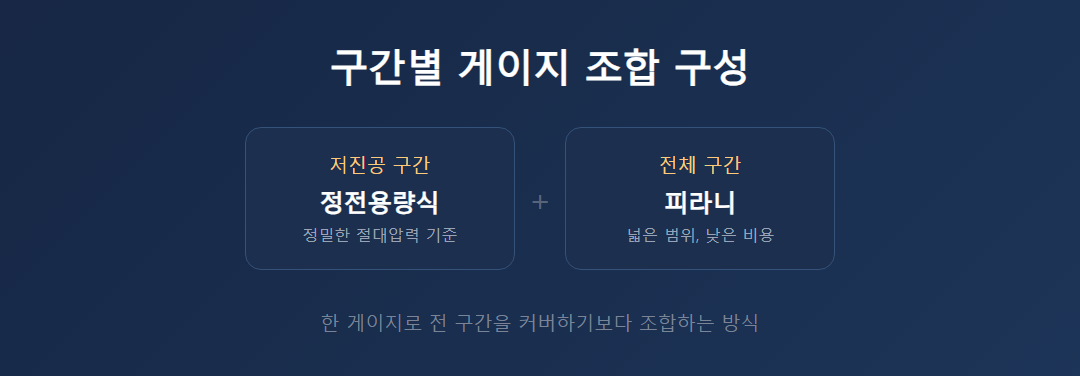

공정 실무에서는 정전용량식 게이지만 쓰거나 피라니만 쓰는 방식으로 딱 잘라 나뉘지 않습니다. 초기 저진공 구간은 정전용량 방식으로 정밀하게 잡고, 이후 넓은 압력 구간은 피라니로 커버하는 조합형 구성도 있습니다. 공정 전 구간을 하나의 게이지로 다 감당하려 하기보다, 구간별로 적합한 방식을 조합하는 접근이 현실적입니다.
게이지 오염도 함께 고려해야 한다
전해질 증기는 측정값 오차만 문제가 아닙니다. 유기 용제 증기가 게이지 센서 표면에 응축되면, 시간이 지나면서 측정 정확도가 서서히 떨어질 수 있습니다. 정전용량식 게이지의 다이어프램이든, 피라니 게이지의 필라멘트든 마찬가지입니다.
그래서 전해질 주입 공정에 게이지를 설치할 때는 초기 측정 정확도뿐 아니라, 정기적인 점검·교정 주기까지 함께 계획하는 것이 좋습니다. 이는 게이지 종류를 불문하고 어디에나 공통으로 적용되는 원칙입니다. 게이지가 챔버 어느 위치에 설치되는지에 따라 증기에 노출되는 정도가 달라지므로, 설치 위치 선정도 정확도 유지에 영향을 줍니다. 초기 스펙만 보고 선정한 뒤 방치하면, 시간이 지나 실제 공정 진공도와 게이지 표시값이 조금씩 벌어지는 상황을 뒤늦게 발견하게 됩니다.
ESS 공정 전체에서 진공이 쓰이는 지점

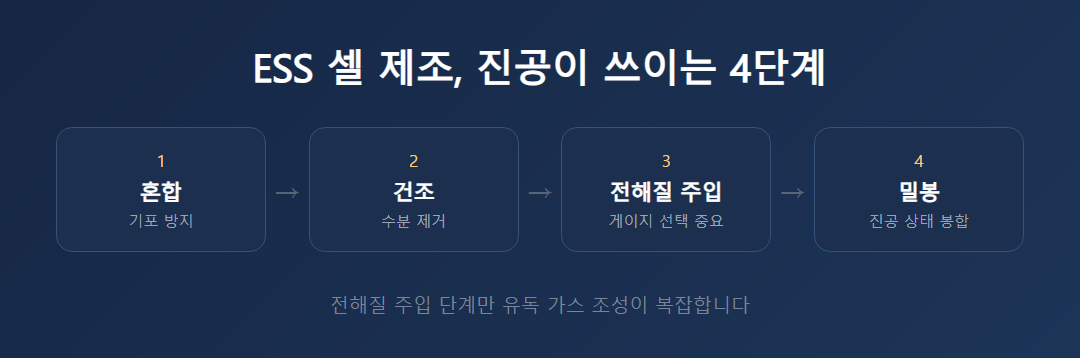

전해질 주입 외에도 ESS 셀 제조에는 진공이 여러 단계에서 쓰입니다. 초기 화학물질과 슬러리를 혼합할 때는 페이스트에 기포가 들어가지 않도록 진공을 걸고, 건조 단계에서는 가혹한 조건에서 수분을 제거하는 데 진공을 씁니다. 셀 파우치를 최종적으로 밀봉하는 것도 진공 상태에서 이뤄집니다.
- —혼합: 기포 방지가 목적
- —건조: 수분 제거가 목적
- —전해질 주입: 정확한 압력 측정이 핵심 — 게이지 선택이 중요
- —밀봉: 진공 상태에서 파우치 봉합
이 중 전해질 주입 단계만 유독 게이지 선택이 민감한 이유는, 앞서 설명한 유기 용제 증기가 섞인 환경이기 때문입니다. 다른 단계는 상대적으로 공기에 가까운 조성이라 간접식 게이지만으로도 충분한 경우가 많습니다. 같은 라인 안에서도 단계별로 요구되는 측정 정밀도가 다르다는 점을 이해하고 있으면, 게이지 예산을 어디에 집중해야 할지 판단하기가 훨씬 쉬워집니다.
게이지를 검토할 때 확인할 3가지
새로 전해질 주입 공정용 게이지를 검토한다면 아래 순서로 확인하는 것이 좋습니다.
- —가스 조성: 챔버 안에 전해질 증기가 어느 정도 섞이는지, 공기와의 열전도 차이가 큰지 확인합니다.
- —목표 압력 구간: 저진공 수준인지, 더 낮은 구간까지 필요한지에 따라서 정전용량식만으로 충분할지 조합이 필요한지가 갈립니다.
- —유지보수 계획: 게이지 설치 위치와 정기 점검·교정 주기를 처음부터 함께 정해둡니다.
이 세 가지를 순서대로 확인하면, 초기 스펙만 보고 게이지를 골랐다가 나중에 측정값이 흔들리는 상황을 미리 막을 수 있습니다. 배기 펌프와 게이지를 별개로 검토하기보다, 공정 초기 설계 단계에서 함께 확정해두는 편이 이후 라인 안정화에도 유리합니다.
실제 제품으로 연결하면 — 에드워드 게이지 모델
앞서 설명한 두 계열을 실제 제품으로 연결하면 아래와 같습니다.
- —정전용량식 — Edwards Barocel: 가스 종류와 무관하게 압력차를 직접 측정하는 방식으로, 전해질 증기가 섞인 환경에서도 기준값이 흔들리지 않습니다. 초기 저진공 구간의 정밀 측정에 적합합니다.
- —간접식(피라니) — Edwards APG200: 대기압~5×10⁻⁴ mbar까지 넓은 압력 범위를 소형 게이지 하나로 커버합니다. 25% 소형화 설계와 360° LED 링으로 현장에서 진공 상태를 눈으로 바로 확인할 수 있습니다.
- —두 방식을 한 대로 묶고 싶다면 — Edwards WRG200: 피라니와 역자화(Inverted Magnetron) 방식을 한 포트에 결합해 1×10⁻⁹~1000 mbar까지 단일 게이지로 측정합니다. 앞서 설명한 "구간별 조합형 구성"을 게이지 두 대 대신 한 대로 구현하고 싶을 때 검토할 만합니다.
전해질 주입 공정의 가스 조성과 목표 압력 구간을 알려주시면, 이 세 모델 중 어떤 조합이 맞을지 함께 검토해 드립니다.
ESS 셀 전해질 주입 공정 게이지 구성 상담 가능. 챔버 내 가스 조성과 목표 진공도를 확인한 뒤 정전용량식·간접식 게이지 조합을 함께 검토합니다. 라인 설계 초기 단계에서 미리 문의 주시면 배기 펌프 용량 검토와 함께 진행할 수 있습니다.
