Edwards RV 시리즈 데이터시트의 적용 분야 목록에는 질량분석기·전자현미경·연구용 챔버·고에너지물리 빔라인까지 폭넓게 나열돼 있지만, 우주 시뮬레이션 챔버는 빠져 있습니다. 반대로 같은 제조사의 GXS 드라이 스크류펌프 데이터시트에는 "Space simulation chambers"가 적용 분야로 명시돼 있습니다. 같은 회사가 만든 두 제품군인데 왜 이런 차이가 생길까요.

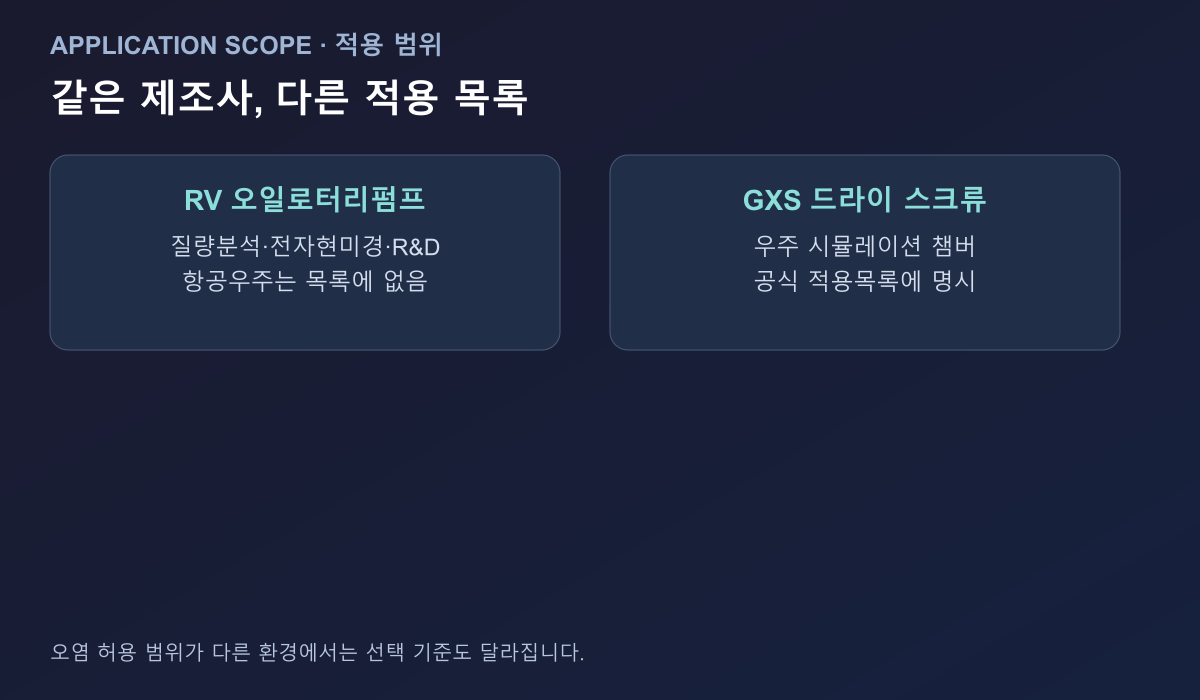

Edwards 공식 문서가 실제로 구분하는 지점
RV 시리즈는 오일을 실링·냉각에 사용하는 오일 로터리베인펌프이고, GXS는 오일이 진공 공간과 분리된 드라이 스크류펌프입니다. Edwards RV 데이터시트의 Applications 항목에는 질량분석(GCMS·LCMS·ICPMS)·전자현미경(TEM·SEM)·시료 전처리·R&D·고에너지물리·산업용·화학 7개 분야가 나열돼 있고, 그중 어디에도 항공우주 시험이나 위성 시뮬레이션은 없습니다. GXS 데이터시트는 "Vacuum chamber evacuation" 항목에 우주 시뮬레이션 챔버·가스 회수/순환·로드락 챔버를 별도로 명시합니다.
이 차이는 우연이 아니라 오일 유무가 만드는 오염 경로의 차이에서 나옵니다.

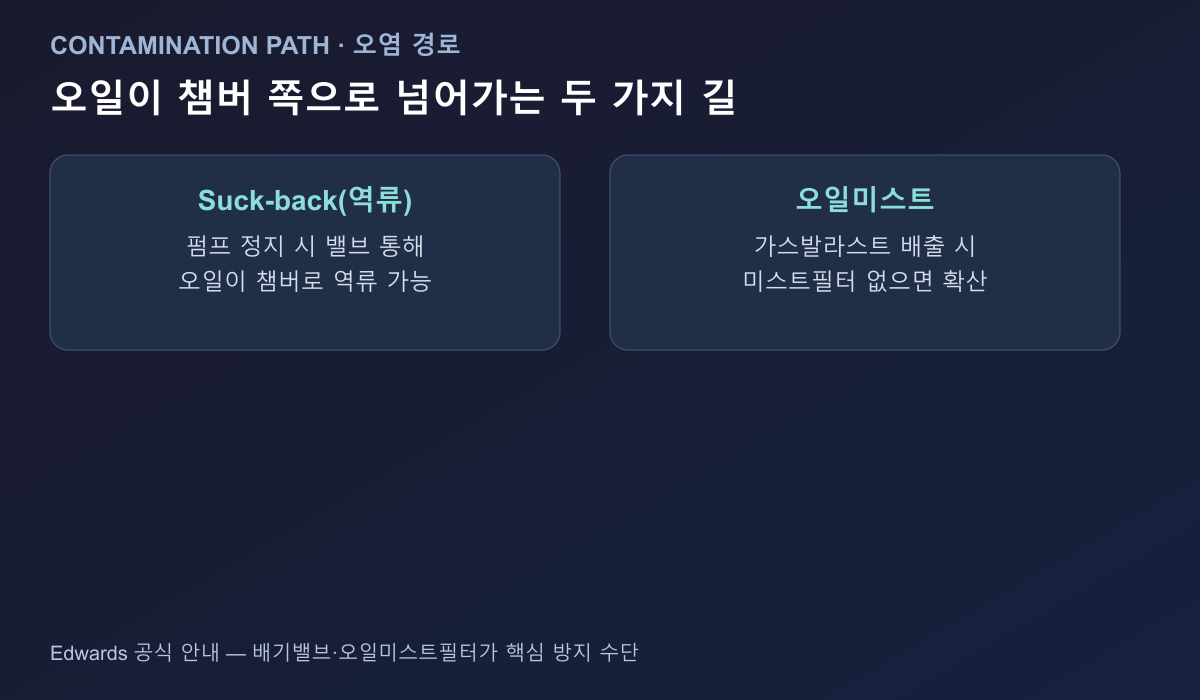

오일이 챔버 쪽으로 넘어가는 경로
Edwards가 오일 로터리베인펌프 사용자를 위해 공식으로 안내하는 "8 top tips" 문서는 오일이 진공 공간 쪽으로 이동할 수 있는 두 가지 경로를 설명합니다.
첫째는 suck-back(역류)입니다. 펌프가 진공 상태에서 정지하면 밸브를 통해 오일이 새어 나와 펌프를 거쳐 챔버 쪽으로 역류할 수 있습니다. 이를 막으려면 배기밸브 설계가 핵심이라고 명시돼 있습니다.
둘째는 오일미스트입니다. 가스발라스트를 열어 오일에 섞인 수증기를 배출할 때 오일 미스트도 함께 나오므로, 별도의 오일미스트필터로 포집해야 합니다. 오일 자체도 무결하지 않습니다. 펌프를 차가운 상태에서 기동하면 수증기 응축물이 오일에 섞이고, 오염이 누적되면 오일 색이 짙어집니다 — Edwards는 이 변색을 열화·오염의 점검 지표로 안내합니다.
이런 경로가 실험실 질량분석기에서는 감내할 수 있는 수준이지만, 위성 광학계·태양전지판처럼 극미량의 유기물 오염에도 성능이 저하되는 부품 앞에서는 허용 범위 자체가 달라집니다.
그렇다고 오일로터리펌프가 무의미한 것은 아닙니다
Edwards 공식 자료가 말하는 것은 "오일펌프는 위험하다"가 아니라 "적용 분야가 다르게 설계됐다"는 사실입니다. RV 시리즈는 질량분석·전자현미경·고에너지물리 빔라인처럼 오일 오염 허용 범위가 있는 연구·산업 환경에서는 여전히 폭넓게 쓰이는 제품군입니다. 실제로 RV는 배기속도 대비 우수한 도달진공도와 수증기 처리 능력을 갖춰 해당 분야의 표준 제품으로 자리잡고 있습니다.
같은 RV 데이터시트는 두 단계 압축 구조(Two Stage) 덕분에 도달진공도가 좋으면서도 소음이 낮고, 가스발라스트를 이용한 수증기 처리 능력이 뛰어나다는 점을 제품 특징으로 강조합니다. 이런 특성은 실험실 벤치탑 장비나 연구용 챔버 백킹처럼 설치 공간이 좁고 소음 민감도가 있는 환경에서는 분명한 장점입니다. 다만 이 강점이 항공우주 시험처럼 표면 오염 자체를 허용하지 않는 환경의 요구사항과는 다른 축이라는 점이 이번 글의 핵심입니다.
문제는 이 적용 목록에 항공우주 시험 챔버가 포함되지 않는다는 사실이고, Edwards는 오일프리가 필요한 상황의 대안으로 드라이 스크롤펌프(mXDS·nXDS·XDS)를 공식적으로 안내합니다. 오일이 전혀 없는 구조라 위 두 오염 경로 자체가 성립하지 않기 때문입니다.
오일펌프를 완전히 배제할 수 없다면
RV 시리즈 공식 주문 정보에는 흡입구(진공 공간 쪽) 앞단에 다는 폴린트랩(Foreline trap, 모델명 FL20K)이 별도 부속품으로 등재돼 있습니다. 배기밸브·오일미스트필터가 배출 방향의 오염을 막는 장치라면, 이 트랩은 흡입 방향에서 역류 경로를 한 번 더 차단하는 추가 방어층입니다.
다만 이 부속품이 항공우주 인증 시험에 쓸 수 있다는 근거는 확인되지 않습니다. "트랩을 달면 챔버 본체에도 오일펌프를 쓸 수 있다"는 뜻은 아니며, 오염에 상대적으로 덜 민감한 비진공 보조 설비나 예비 배기 구간에서 오일펌프를 불가피하게 유지해야 할 때 검토할 수 있는 옵션 정도로 이해하는 것이 정확합니다. 챔버 본체 배기는 여전히 오일프리 구성이 기본입니다.

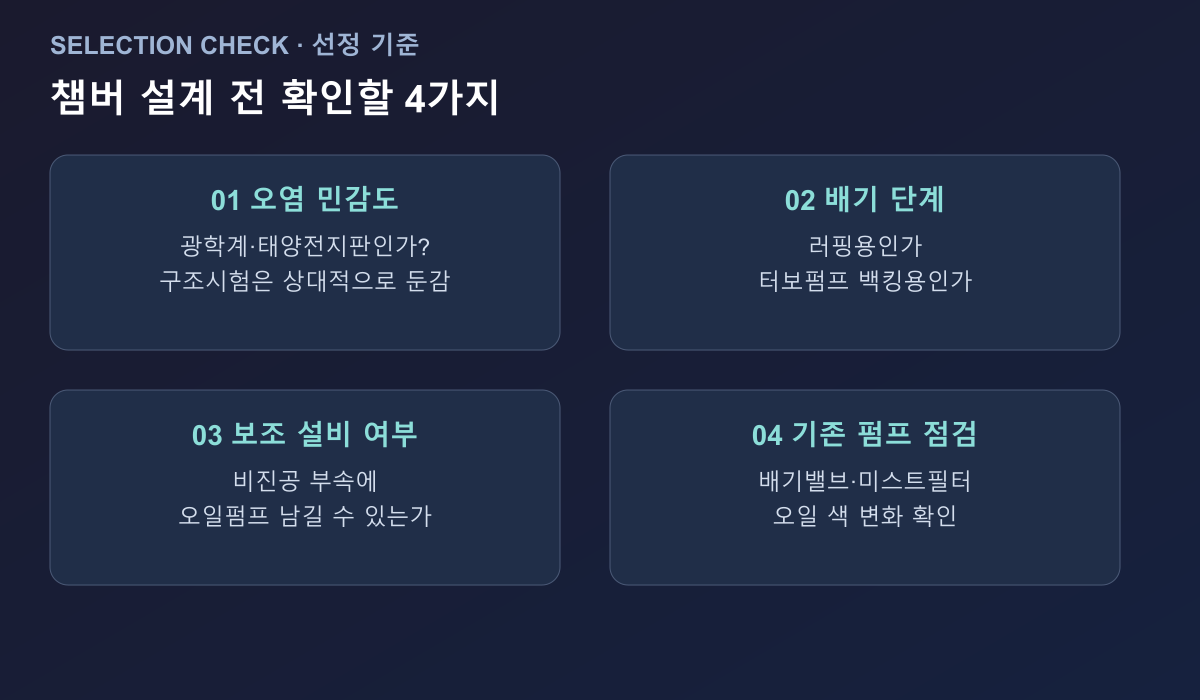

챔버 설계 전 확인할 기준
- —시험 대상이 광학계·센서·태양전지판처럼 표면 오염에 민감한가, 아니면 구조 강도 시험처럼 오염에 둔감한가
- —챔버가 최종적으로 요구하는 청정도 등급과 진공도 구간(러핑용인지, 터보펌프 백킹용인지)
- —오일로터리펌프를 보조 용도(예: 사전 배기, 비진공 부속 설비)로 쓸 여지가 있는지, 아니면 챔버 본체 배기 계통 전체를 오일프리로 통일해야 하는지
- —오일펌프를 이미 보유 중이라면 배기밸브 상태·오일미스트필터 장착 여부·오일 색 점검 이력부터 확인
이 네 가지를 먼저 정리하면 드라이 스크류·스크롤 중 어떤 라인업이 필요한지, 기존 오일펌프를 다른 용도로 재배치할 수 있는지가 명확해집니다.
RV 오일로터리펌프의 적용 범위, GXS/nXDS 드라이펌프로의 전환 검토 상담 가능. 오염에 민감한 시험 설비는 배기 계통 전체를 오일프리로 통일하는지, 일부만 전환하는지에 따라 구성이 달라집니다.
