진공펌프 백스트리밍의 원리와 방지 방법

백스트리밍(Backstreaming)은 펌프 쪽에 있던 증기, 주로 오일 증기가 정상 배기 흐름과 반대 방향으로 챔버 쪽으로 역류·확산하는 현상이다. 오일씰 로터리베인 펌프, 확산펌프처럼 오일을 사용하는 펌프에서 발생하며, 챔버 내부에 얇은 탄화수소 막을 남겨 코팅·분석 공정을 오염시키고 실효 가스 부하를 높여 도달진공도를 떨어뜨린다. 드라이 진공펌프는 압축실 내부에 오일이 없는 구조이므로 이 문제 자체가 발생하지 않는다.

발생 원인

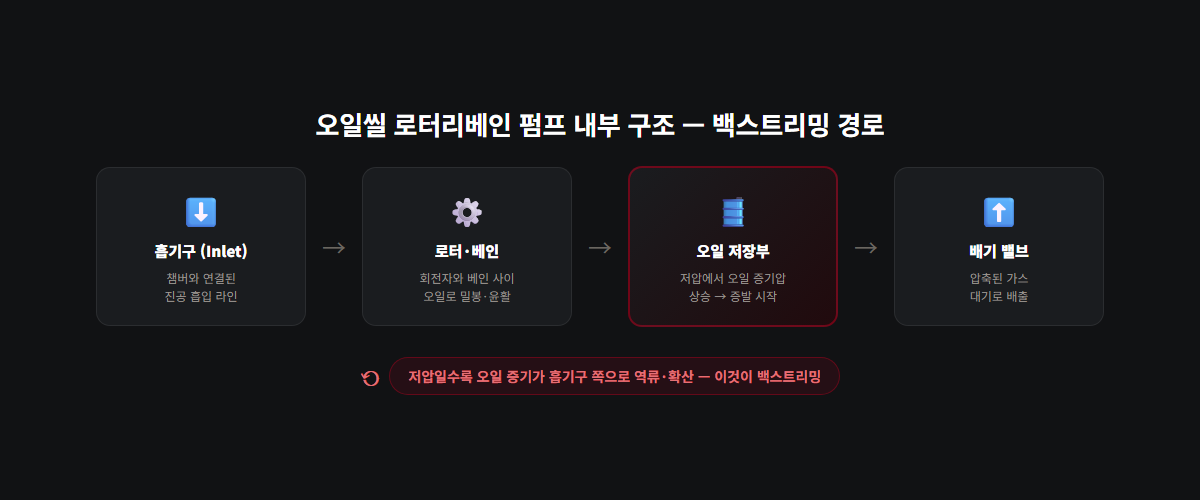

오일씰 로터리베인·로터리피스톤 펌프는 회전자와 베인 사이 밀봉·윤활을 위해 펌프 오일을 사용한다. 저압(고진공) 영역에서는 오일의 증기압이 무시할 수 없는 수준이 되어, 오일 분자가 증발해 흡기 쪽으로 확산될 수 있다. 확산에 의한 역류는 압력이 낮을수록 상대적으로 더 잘 일어나며, 배기가스 흐름이 이를 상쇄하지 못하는 조건에서 두드러진다.

펌프가 정지하면 입구 쪽 압력이 챔버보다 낮은 상태에서 급격히 상승할 수 있다. 이때 흡기 밸브가 즉시 닫히지 않으면 펌프 오일이나 오일 증기가 챔버 쪽으로 빨려 들어가는 "석백(suck-back)" 현상이 발생한다. RV 시리즈는 오일 압력으로 부드럽게 열리고 펌프 정지 0.4초 이내에 닫히는 자동 인렛 밸브를 채택해 이를 억제한다.

저진공 영역에서는 수분 응축도 문제다. 물의 포화 증기압은 20도에서 약 24 mbar이며, 이 수분이 펌프 내부에서 응축되면 오일을 열화시키고 도달진공 회복 시간을 늘린다. 이 응축을 막는 것이 가스 밸러스트의 핵심 기능이다.

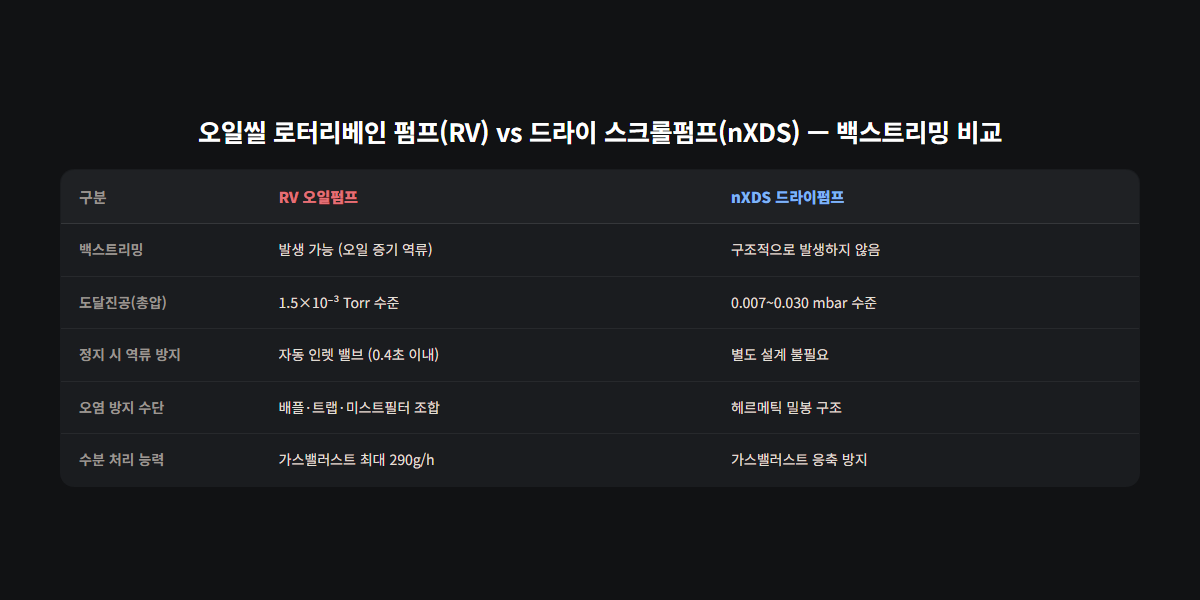

오일펌프 vs 드라이펌프 — 백스트리밍 리스크 비교

오일씰 로터리베인 펌프(RV 시리즈)와 드라이 스크롤펌프(nXDS 시리즈)는 백스트리밍 리스크의 성격 자체가 다르다.

오일씰 로터리베인 펌프

• —백스트리밍: 발생 가능(오일 증기 역류)
• —도달진공(총압): 1.5×10⁻³ Torr / 2.0×10⁻³ mbar(가스 밸러스트 미사용)
• —정지 시 역류 방지: 자동 인렛 밸브(0.4초 이내 닫힘) 등 별도 설계 필요
• —수분 처리: 가스 밸러스트로 시간당 60g(GB Ⅰ)~최대 290g(GB Ⅱ, RV12) 대응
• —오염 방지: 배플·콜드트랩·포어라인트랩·오일미스트필터·가스밸러스트 조합으로 관리

드라이 스크롤펌프

• —백스트리밍: 구조적으로 발생하지 않음(오일 없음)
• —도달진공(총압): 모델별 0.007~0.030 mbar
• —정지 시 역류 방지: 별도 설계 불필요
• —수분 처리: 가스 밸러스트 운전으로 응축성 증기·용매 유입 방지
• —오염 방지: 헤르메틱 밀봉 구조 자체가 오염 원천을 차단

오일펌프가 무조건 열등한 것은 아니다. 수증기·입자 처리 능력이 뛰어나 질량분석·전자현미경 등 다수 응용에서 여전히 표준으로 쓰인다. 백스트리밍이 공정상 치명적인 초고진공 준비단계, 정밀 코팅, 분석장비 등에서는 배플·트랩·오일미스트필터 조합으로 관리하거나 드라이펌프로 전환하는 것이 선택지가 된다.

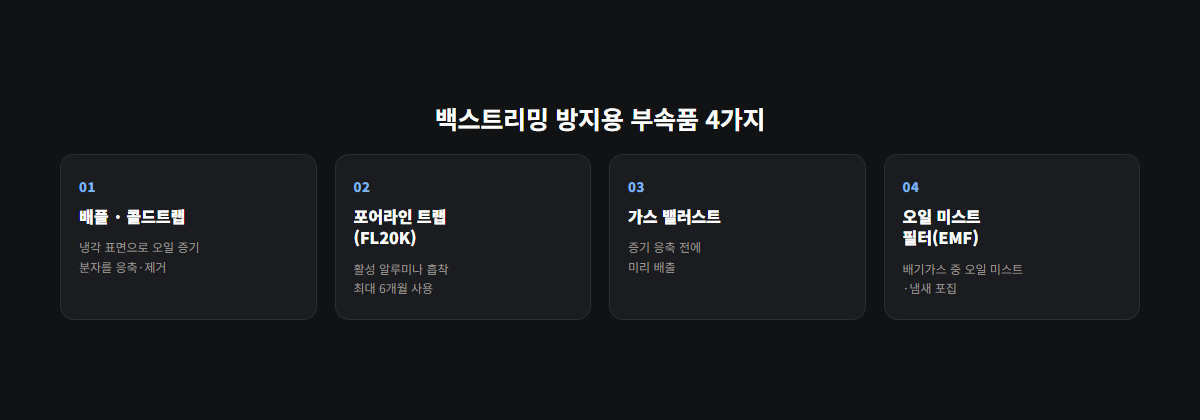

방지 방법

배플·콜드트랩: 펌프 상부에 배플이나 트랩을 장착하면 백스트리밍을 최소화할 수 있다. 냉각된 표면이 오일 증기 분자를 응축시켜 배기 대상 공간에서 제거하는 방식으로, 액체질소나 펠티어 소자로 냉각한다.

포어라인 트랩(FL20K): 클린 펌핑 시스템에서 로터리 펌프 오일 미스트가 시스템 쪽으로 역류하는 것을 막기 위한 인렛 트랩이다. 1 mbar 이하에서 작동하는 2단 로터리 펌프에 유용하며, 흡착재로 활성 알루미나를 사용해 최대 6개월 사용 가능하고 250~300도에서 2시간 베이킹하면 재생할 수 있다. RV3·RV5·RV8·RV12 전 모델에 공용으로 적용된다.

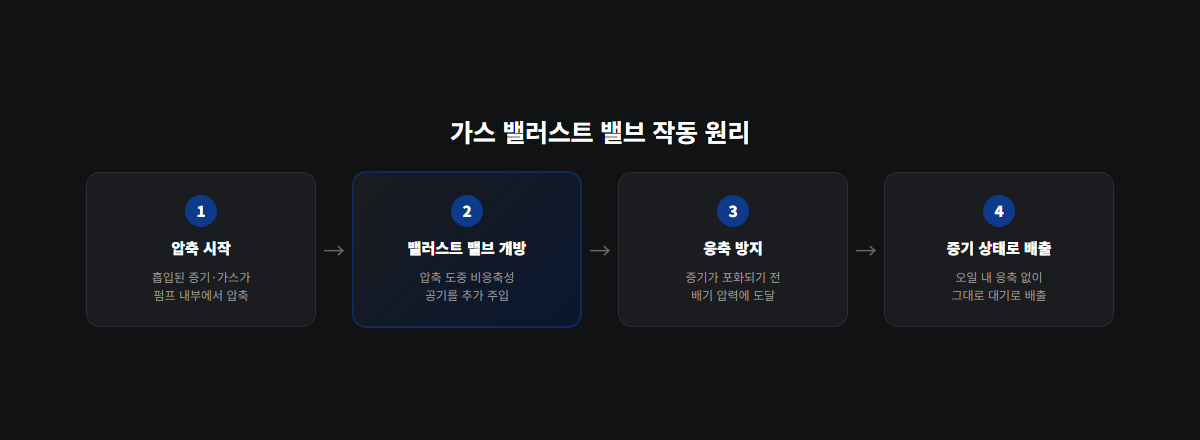

가스 밸러스트: 증기가 펌프를 통과하는 동안 항상 가동하는 것이 원칙이다. 압축 과정에서 비응축성 가스를 추가로 도입해 증기가 펌프 내부에서 응축되는 것을 막는다. 다만 가스 밸러스트 가동 시 배기구로 오일 미스트가 더 많이 동반 배출되므로 오일 미스트 필터를 함께 사용해야 한다.

오일 미스트 필터(EMF): 오일씰 로터리 펌프 배기가스에서 오일 미스트와 냄새를 분리·포집한다. 정격 유량은 EMF3 3㎥/h, EMF10 12㎥/h, EMF20 20㎥/h이며 최대 배압은 12psig(1.8bar abs)이다. 미스트 필터 요소는 통상 6개월, 활성탄 냄새 요소는 매월 교환을 권장한다. RV3·RV5·RV8은 EMF10, RV12는 EMF20이 대응된다.

드라이펌프 전환: nXDS 같은 드라이 스크롤펌프는 헤르메틱 씰 구조로 베어링 윤활유가 진공 환경을 오염시키지 않는다. 오일이 없는 진짜 드라이 방식이므로 오일 백스트리밍 자체가 구조적으로 발생하지 않는다. 다만 응축성 증기·용매 유입 방지를 위해 가스 밸러스트를 병행 운전하는 것이 권장된다.

현장 사례

드라이펌프(단축 스크류 타입)를 운전 중인 한 고객사 담당자가 벤트 라인 압력으로 질소가 흡기 쪽으로 역류할 수 있는지 문의한 사례가 있다. 답변은 다음과 같았다: 오일 로터리 펌프는 10⁻³~10⁻² 구간에서 미세 오일이 흡기 쪽으로 확산하는 오일 백스트리밍이 나타나지만, 스크류 방식 드라이펌프는 오일 자체가 없어 이 현상이 구조적으로 발생하지 않는다.

판단 기준

오일씰 로터리베인 펌프를 쓰면서 배플·트랩·오일미스트필터 같은 부속을 전혀 쓰지 않고 있다면 점검이 필요하다. 이미 부속을 쓰고 있는데도 오일 냄새나 진공도 저하가 계속된다면 흡착재 포화나 필터 교환 시기 초과를 의심해야 한다. 공정이 오염에 민감하다면 드라이펌프 전환도 검토 대상이다.

RV 오일씰 로터리베인 펌프와 nXDS 드라이 스크롤펌프 모델 선정, 포어라인 트랩·오일미스트필터 구성 상담 가능. 가스 밸러스트 운전 시 배기구로 오일 미스트가 더 많이 동반 배출되므로 오일미스트필터 병행이 필요하다.
