연구 및 분석
SEM/TEM, 질량분석 등 분석 장비와 R&D 실험실을 위한 고청정 진공 솔루션.
— 01 · OVERVIEW
왜 이 산업에 진공이 필요한가
전자현미경(SEM·TEM), 질량분석기, 표면분석 장비는 분자 수준의 측정을 위해 오일프리 고진공 환경을 요구합니다. Edwards의 스크롤·터보·이온 펌프 조합은 깨끗한 샘플 챔버와 안정적인 배경 진공을 제공하여 분석 재현성과 감도를 극대화합니다.
— 02 · VACUUM PROCESSES
실제 적용되는 세부 공정
01
SEM/TEM 컬럼 및 시료 챔버 고진공 유지
02
질량분석기(MS) 로딩락 및 이온 소스 배기
03
표면분석(XPS·AES) 초고진공(UHV) 달성
04
분석용 로드락 및 샘플 트랜스퍼 배기
05
진공 게이지 및 RGA를 통한 압력·가스종 모니터링
— 03 · RECOMMENDED MODELS
이 산업에 맞는 Edwards 조합
— 04 · FIELD DATA
실제 시뮬레이션으로 확인된 것
Edwards 공식 시뮬레이션 데이터를 기반으로 한 실전 기술 인사이트입니다. 회사명·수치는 보안상 범위·일반화 처리했습니다.
01
백킹펌프를 키운다고 최종 진공도가 좋아지지 않습니다
터보분자펌프+스크롤 백킹펌프 조합에서 백킹펌프 용량을 소형→중형으로 올려도 최종 도달 진공도(초고진공 영역)는 거의 차이가 없었습니다. 초기 배기 구간(수백 초 이내)만 빨라질 뿐, 최종 진공도는 챔버 outgassing율·포어라인 컨덕턴스·게이지 위치에 더 크게 좌우됩니다.
02
시료 반입·반출 챔버는 outgassing 가정치를 보수적으로 잡아야 합니다
O-ring 실링 방식의 시료 챔버(반도체 세정 후 성분분석 등)는 시료가 계속 드나들기 때문에, 시뮬레이션에서 낮게 가정한 outgassing rate(예: 1.8×10⁻⁸ 수준)를 실제로 구현하기 어렵습니다. 견적 단계의 시뮬레이션 결과를 현장 성능으로 그대로 기대하지 않아야 합니다.
03
목표 진공도는 자릿수가 아니라 정확한 값으로 확정해야 합니다
"10⁻⁶ torr대"처럼 자릿수만 제시하면 실제로 9×10⁻⁶인지 3×10⁻⁶인지에 따라 도달 시간이 완전히 달라집니다. 더 낮은(좋은) 진공도일수록 도달 시간이 크게 늘어나므로, 설계·견적 단계에서 목표압력을 정확한 값으로 먼저 확정하는 것이 중요합니다.
— 05 · FAQ
자주 묻는 질문
01
SEM/TEM, 질량분석기 같은 분석 장비에는 어떤 진공펌프가 필요한가요?

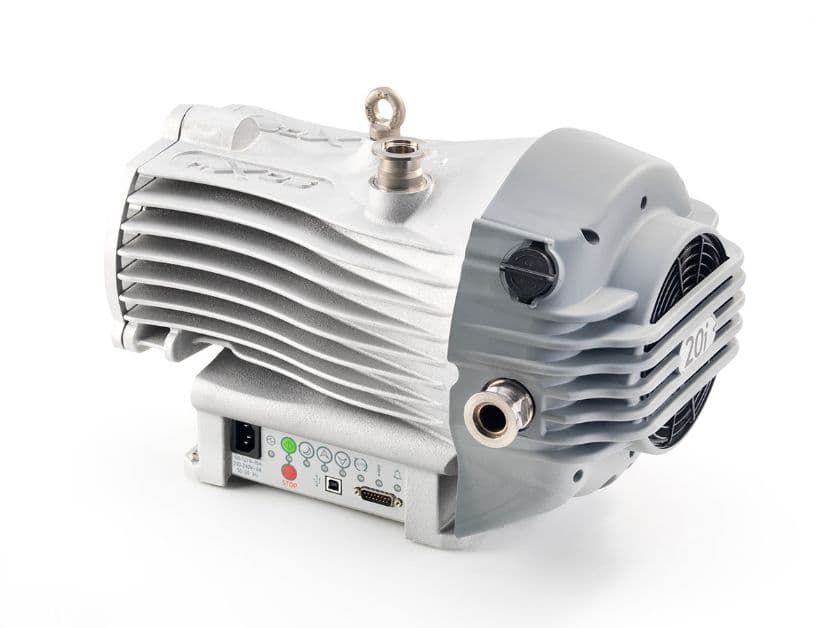

샘플 챔버 오염을 막기 위해 오일프리 방식이 기본입니다. 스크롤 드라이펌프(nXDS)를 백킹펌프로 쓰고, 고진공이 필요하면 터보분자펌프(nEXT)를 조합합니다. 정확한 구성은 031-204-7170으로 문의하시면 장비 사양에 맞춰 안내드립니다.
02
백킹펌프 용량을 키우면 최종 도달 진공도가 더 좋아지나요?
아닙니다. Edwards 시뮬레이션 데이터상 백킹펌프를 소형에서 중형으로 키워도 초고진공 영역의 최종 도달 진공도는 거의 차이가 없습니다. 최종 진공도는 챔버 outgassing율과 배관 컨덕턴스, 게이지 위치가 더 크게 좌우합니다. 초기 배기 속도만 빨라집니다.
03
연구용 진공 배관은 KF와 ISO-K 중 어떤 규격을 써야 하나요?
연결 부위 크기로 결정합니다. KF(NW10~NW50)는 로터리·스크롤 펌프 배출구 등 소형 연결에, ISO-K(DN63 이상)는 터보펌프 메인 인렛처럼 큰 구경에 사용합니다. 초고진공(UHV)이 필요하면 CF 규격을 검토해야 합니다.
04
진공 게이지는 피라니와 이온 게이지 중 무엇을 선택해야 하나요?
측정 범위가 다릅니다. 피라니 게이지(APG200)는 대기압~5×10⁻⁴ mbar 구간을, 이온 게이지(AIM200)는 1×10⁻⁹~1×10⁻² mbar의 고진공·초고진공 구간을 측정합니다. 전자현미경 등 10⁻⁶ mbar 이하 실험이면 이온 게이지가 필수입니다.
05
GC-MS, LC-MS 백킹용 RV 오일로터리펌프는 어떻게 관리해야 하나요?
오일 상태(색상·레벨)를 정기 점검하고 검게 변하면 교환합니다. 수분을 다루는 공정에서는 가스 발라스트를 열어두고, 오일 미스트 필터(EMF)는 6개월마다 교환하는 것이 Edwards 권장 주기입니다.
06
ICP-MS 같은 질량분석기에 연결할 진공펌프도 상담이 가능한가요?
가능합니다. 다만 ICP-MS는 제조사가 승인한 펌프 모델·배기속도·플랜지 사양이 정해져 있어 임의 변경 시 워런티 문제가 생길 수 있습니다. 장비 사양서와 플랜지 사이즈를 알려주시면 031-204-7170에서 호환 가능한 구성을 확인해 드립니다.
