반도체
반도체 장비용 진공펌프(iXH·iXL) 판매부터 iH·iQDP 반도체용 드라이펌프 수리·오버홀까지.
— 01 · OVERVIEW
왜 이 산업에 진공이 필요한가
반도체 제조 장비의 로드락·프로세스 챔버, 장비 부품 코팅 공정, 세정 후 성분 분석 장비에는 공정 부산물에 강한 드라이펌프와 고진공 터보펌프 조합이 쓰입니다. 스마텍은 Edwards 코리아 공식 대리점으로 반도체 장비용 진공펌프(iXH·iXL 등) 판매와 펌프 선정 상담, iH·iQDP 등 반도체용 드라이펌프 수리·오버홀을 함께 제공합니다.
— 02 · VACUUM PROCESSES
실제 적용되는 세부 공정
01
로드락·트랜스퍼 챔버 배기
02
소형 프로세스 챔버 배기
03
반도체 장비 부품 보호 코팅 챔버
04
세정 후 성분 분석 챔버(드라이 + 터보 조합)
05
반도체용 드라이펌프 수리·오버홀(iH·iQDP)
— 03 · RECOMMENDED MODELS
이 산업에 맞는 Edwards 조합
— 04 · FIELD DATA
실제 시뮬레이션으로 확인된 것
Edwards 공식 시뮬레이션 데이터를 기반으로 한 실전 기술 인사이트입니다. 회사명·수치는 보안상 범위·일반화 처리했습니다.
01
로드락은 대형 클래스 드라이펌프가 목표 압력에 더 빨리 도달합니다
수천 리터급 로드락 챔버(목표 10⁻² torr대)에서 산업용 드라이펌프 2대 구성을 비교했을 때, 중형 클래스는 약 90초, 대형 클래스는 약 1분 내외로 도달했습니다. 사이클 시간이 중요한 로드락은 펌프 클래스 선택이 택트타임에 직접 반영됩니다.
02
대형 버퍼 챔버는 펌프 세트를 늘릴수록 도달 시간이 비례 이상으로 줄어듭니다
로드락보다 약 15배 큰 수만 리터급 버퍼 챔버에서 1세트는 20분대, 2세트는 10분대, 3세트는 10분 미만으로 도달했습니다. 세트 수에 단순 반비례하지 않는 구간이 있어 증설 여부를 검토할 때 함께 따져야 합니다.
03
부품 코팅용 대형 챔버는 오일펌프+부스터 조합이 드라이 단독보다 빠를 수 있습니다
반도체 장비 부품의 보호 코팅용 수천 리터급 챔버(0.1 torr 이하 목표)에서 드라이펌프 단독은 4~7분대, 오일펌프+루츠 부스터 조합은 2분대로 도달했습니다. 같은 배기속도 등급이라도 펌프 방식에 따라 도달 시간 차이가 크게 납니다.
04
시료가 드나드는 분석 챔버는 시뮬레이션 수치를 그대로 기대하면 안 됩니다
세정 후 성분 분석용 31 L 챔버(드라이 + 터보 조합, 10⁻⁶ torr대 목표)는 outgassing rate 가정치에 따라 도달 시점이 크게 달라집니다. 시료가 반입·반출되는 O-ring 실링 챔버에서는 낮은 가정치를 실제로 구현하기 어렵고, 목표압력도 자릿수가 아니라 정확한 값으로 정해야 합니다.
— 05 · FAQ
자주 묻는 질문
01
반도체용 드라이펌프(iH·iQDP)도 수리하나요?
네. 스마텍은 Edwards iH1800·iH1800HTX·iQDP40 등 반도체용 드라이펌프를 수리·오버홀하고 있으며, 수리 사례와 검사성적서를 수리·오버홀 안내 페이지(https://www.smartechvacuum.com/repair)에 공개합니다.
02
공정 부산물이 고착된 드라이펌프도 수리되나요?

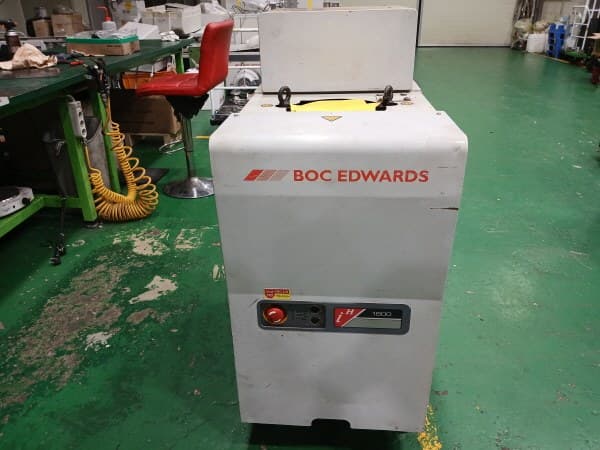

가능합니다. 공정 부산물 고착과 파워 PCA 불량으로 입고된 iH1800은 분해 세정 후 오링·베어링·씰·슬리브·오일과 파워 PCA를 교체했고, 도달 진공도 5.5×10⁻³ Torr(기준 9.0×10⁻³ 이하), 운전 전류 8.7A, 16시간 시운전 등 전 항목 합격 후 출고했습니다.
03
수리 후 어떤 시험을 하나요?
도달 진공도, 운전 전류, 본체 온도, 누설 검사, 오일 누유·냉각수 누수·이상 소음 여부, 기능 시험, 시운전(4시간 이상), 오일 종류·주입 확인을 모두 거친 뒤 검사성적서를 발행합니다.
04
반도체용 드라이펌프 수리 보증 기간은 얼마인가요?
드라이펌프는 수리 후 6개월 보증입니다. 오일 로터리 펌프는 3개월이며, 그 밖의 펌프는 모델과 작업 내용에 따라 접수 시 안내합니다.
05
반도체 진공 배관에 전해연마가 꼭 필요한가요?
공정 조건과 표면처리 범위에 따라 다릅니다. 필요한 조건과 용접·세정·포장·검수 문서에서 발주 전에 확인할 기준은 블로그 글(https://www.smartechvacuum.com/blog/97)에 정리했습니다.
06
반도체 장비용 펌프 선정 상담이 가능한가요?
가능합니다. 챔버 체적, 목표압력(정확한 값), 공정 가스 유무, 배관 구경·길이를 알려주시면 031-204-7170에서 Edwards 시뮬레이션 기반으로 펌프 구성을 검토해 드립니다.
