— INDUSTRY · COATING
코팅 / 스마트폰
스마트폰·안경·자동차 부품의 장식·기능성 박막 진공 코팅용 솔루션.
— 01 · OVERVIEW
왜 이 산업에 진공이 필요한가
스퍼터링·증착·PVD 공정은 박막의 밀도와 균일도를 위해 안정적인 고진공을 요구합니다. Edwards는 데코레이티브 코팅, 반사 방지(AR), 하드 코팅, 터치패널 ITO 공정 전반에 걸쳐 빠른 사이클과 긴 수명을 보장하는 진공 시스템을 제공합니다.
— 02 · VACUUM PROCESSES
실제 적용되는 세부 공정
01
PVD·스퍼터링을 통한 금속·산화물 박막 증착
02
AR(반사 방지)·하드 코팅 배기
03
스마트폰 케이스·렌즈 데코레이티브 코팅
04
ITO 투명전극 증착용 챔버 배기
05
로드락·이송 챔버 사이클링
— 03 · RECOMMENDED MODELS
이 산업에 맞는 Edwards 조합
— 04 · FIELD DATA
실제 시뮬레이션으로 확인된 것
Edwards 공식 시뮬레이션 데이터를 기반으로 한 실전 기술 인사이트입니다. 회사명·수치는 보안상 범위·일반화 처리했습니다.
01
대형 롤투롤 코팅 라인은 터보펌프 대수를 늘릴수록 이득이 줄어듭니다
3만~4만 리터급 롤투롤 스퍼터 코팅 챔버에서 터보분자펌프를 6~8대로 늘려가며 비교한 결과, 대수를 늘릴수록 도달시간 단축 폭이 점점 줄어드는 구간이 있었습니다. 무조건 대수를 늘리기보다 비용·성능 균형점을 찾는 것이 중요합니다.
02
제품 품질이 중요한 코팅 공정에서는 오일 역류 리스크를 우선 고려해야 합니다
박막 코팅처럼 초박막 품질이 중요한 공정에서는 오일 로터리베인 펌프의 오일 역류(backstream)가 코팅 품질에 영향을 줄 수 있어, 배기속도가 비슷하더라도 드라이 스크류 펌프를 권장합니다. 배기속도 자체보다 오염 리스크가 펌프 선정의 결정 요인이 되는 경우입니다.
— 05 · FAQ
자주 묻는 질문
01
스마트폰·렌즈 코팅 공정에는 왜 드라이 스크류 펌프를 권장하나요?
박막 코팅은 초박막 품질이 중요한데, 오일 로터리베인 펌프는 오일 역류(backstreaming)가 코팅 품질에 영향을 줄 수 있습니다. 배기속도가 비슷하더라도 오염 리스크 때문에 드라이 스크류 펌프가 우선 검토됩니다.
02
롤투롤 코팅 라인은 터보펌프를 계속 늘리는 게 유리한가요?
항상 그렇지는 않습니다. 3만~4만 리터급 롤투롤 스퍼터 코팅 챔버에서 터보분자펌프를 6~8대로 늘려가며 비교했을 때, 대수를 늘릴수록 도달시간 단축 폭이 점점 줄어드는 구간이 있었습니다. 비용 대비 성능 균형점을 찾는 것이 중요합니다.
03
ITO 투명전극 증착에도 같은 펌프 구성을 쓰나요?

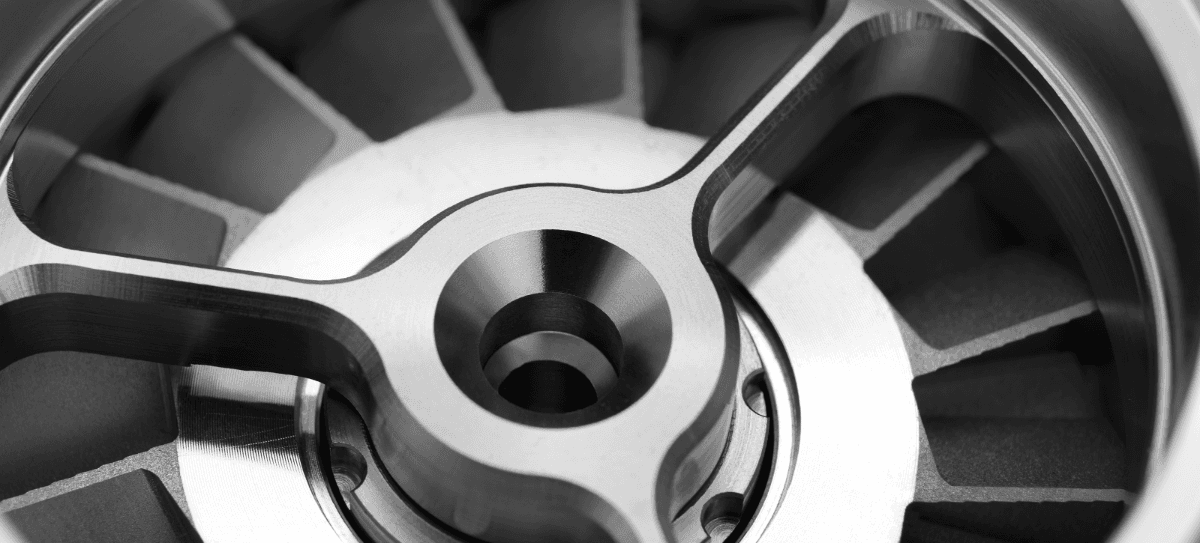

ITO 스퍼터링도 고진공이 필요한 공정이라 GXS+터보펌프(STP) 조합이 기본입니다. 다만 챔버 체적과 목표 진공도에 따라 부스터 추가 여부가 달라집니다.
04
로드락·이송 챔버는 사이클 배기 속도가 왜 중요한가요?
코팅 라인은 연속 생산 방식이라 로드락 사이클 시간이 곧 생산량(Throughput)을 결정합니다. 짧은 사이클을 반복하는 만큼 펌프의 내구성과 반응 속도가 중요합니다.
05
AR(반사방지)·하드코팅 공정도 같은 방식인가요?
네. AR·하드코팅도 안정적인 고진공에서 박막 밀도와 균일도가 결정되므로 스퍼터링·PVD 공정과 동일한 배기 원리가 적용됩니다.
06
코팅 라인 진공펌프 교체·신규 도입 상담이 가능한가요?
가능합니다. 챔버 체적과 코팅 종류(금속/산화물/유기물), 현재 펌프 구성을 알려주시면 031-204-7170에서 적합한 드라이 펌프 조합을 안내해 드립니다.
