— INDUSTRY · VACUUM-DRYING
진공 오븐/건조
열에 민감한 원료의 저온 진공 건조와 용매 회수를 위한 솔루션.
— 01 · OVERVIEW
왜 이 산업에 진공이 필요한가
의약 원료(API), 정밀화학, 식품 소재는 열 분해를 피하기 위해 저온·저압에서 건조해야 합니다. Edwards의 내약품성 건식 펌프와 응축기 패키지는 용매를 효율적으로 회수하면서 제품 품질과 작업장 안전을 동시에 확보합니다.
— 02 · VACUUM PROCESSES
실제 적용되는 세부 공정
01
API·중간체의 저온 진공 건조
02
로터리 디스크·콘 드라이어 배기
03
용매 회수 및 응축기 연동 운전
04
진공 트레이 오븐 및 프리즈 드라이어 보조 펌핑
05
배출 가스 스크러버 연동 폐용매 처리
— 03 · RECOMMENDED MODELS

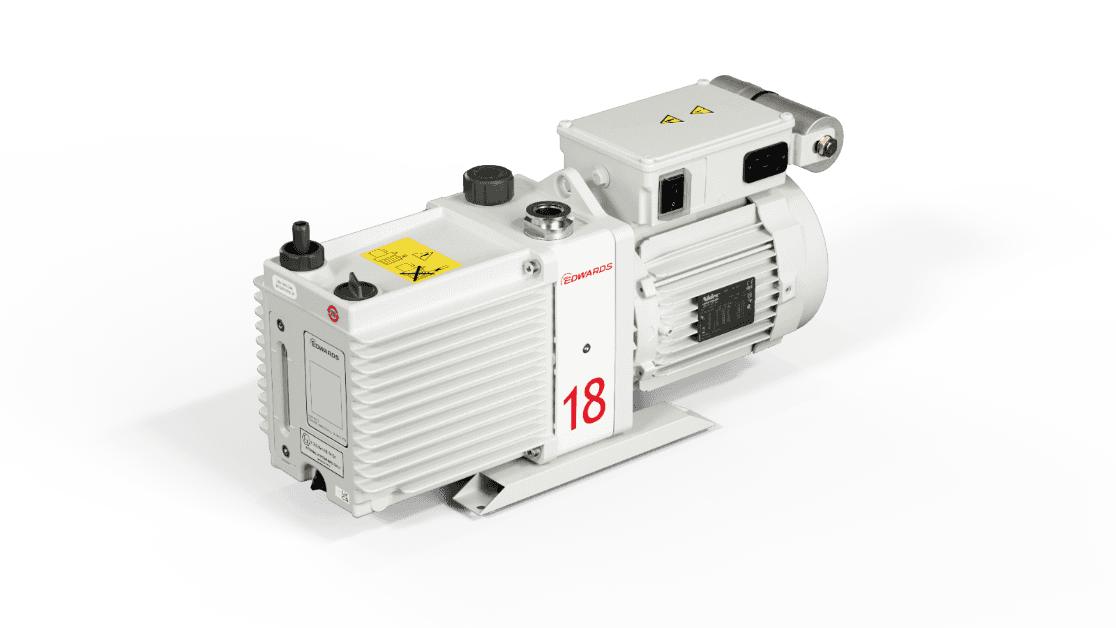

이 산업에 맞는 Edwards 조합
— 04 · FIELD DATA
실제 시뮬레이션으로 확인된 것
Edwards 공식 시뮬레이션 데이터를 기반으로 한 실전 기술 인사이트입니다. 회사명·수치는 보안상 범위·일반화 처리했습니다.
01
펌프 용량보다 배관·밸브 구경이 병목인 경우가 많습니다
동일한 펌프·챔버 조건에서 연결 배관/밸브 구경만 2mm→25mm로 넓혔을 때 도달 진공도가 수백 배 차이 난 사례가 있습니다. 소형 챔버를 얇은 튜브로 연결하는 구성에서 특히 자주 발생하므로, 펌프 용량을 키우기 전에 실제 연결 구경부터 확인하는 것이 우선입니다.
— 05 · FAQ
자주 묻는 질문
01
진공 오븐 건조에 필요한 펌프 용량은 어떻게 계산하나요?
챔버 체적, 목표 압력, 목표 도달 시간을 기준으로 필요 배기속도를 계산합니다. 여기에 배관 컨덕턴스 손실·챔버 아웃가싱·가스켓 누설을 감안해 1.5~2배의 여유를 두는 것이 일반적입니다.
02
펌프를 키워도 진공도가 안 나오는데 이유가 뭔가요?
펌프 용량보다 배관·밸브 구경이 병목인 경우가 많습니다. 동일한 펌프·챔버 조건에서 연결 배관·밸브 구경을 2mm에서 25mm로 넓혔을 때 도달 진공도가 수백 배 개선된 사례가 있습니다. 펌프 용량을 키우기 전에 실제 연결 구경부터 확인하는 것이 우선입니다.
03
API·정밀화학 건조에는 어떤 펌프가 적합한가요?
열 분해를 피하기 위해 저온·저압에서 건조해야 하므로 내약품성 건식 펌프(GXS)와 응축기 패키지 조합이 적합합니다. 용매를 효율적으로 회수하면서 작업장 안전도 확보할 수 있습니다.
04
2차전지 전극·전구체 건조용 진공오븐 펌프는 어떤 기준으로 고르나요?
수분(수증기) 대량 발생, 통상 1~10 mbar 수준의 요구 진공도, 배치(batch) 반복 펌프다운이 특징입니다. NMP 용매를 쓰는 극판 건조라면 방폭 사양 검토가 필요하고, 전구체 오염 민감도에 따라 오일식·오일프리 여부를 결정합니다.
05
진공 트레이 오븐·동결건조기 보조 펌핑도 가능한가요?
가능합니다. 건조 방식(상압 진공오븐/동결건조)에 따라 요구 진공도와 수증기 처리량이 다르므로 챔버 사양을 확인한 뒤 펌프를 매칭합니다.
06
우리 오븐 사양에 맞는 펌프를 추천받을 수 있나요?
가능합니다. 챔버 체적, 목표 압력, 목표 도달 시간, 배관 규격(NW/ISO)을 알려주시면 031-204-7170에서 필요 배기속도를 계산해 드립니다.
